Станок копировально-прошивной 450ZNC

В наличии

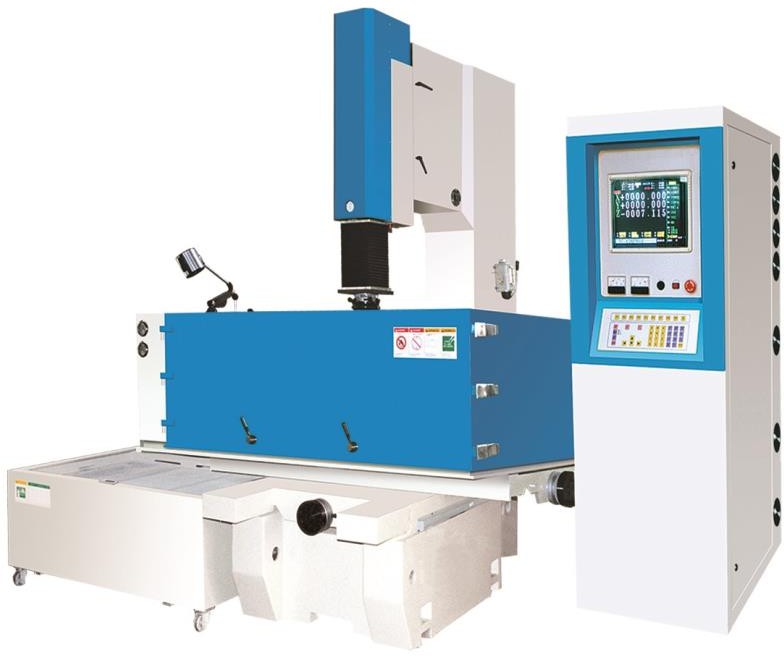

Электроэрозионный копировально-прошивной станок EDM450ZNC
Цена по запросу
В корзину В корзине
Задать вопрос
Сергей Ельцов
+7 (977) 089-32-73
Описание

  • Электроэрозионные копировально-прошивные станки предназначены для изготовления участвует в изготовлении вырубных, ковочных, обрезных штампов, а также пресс-форм, различных инструментов из токопроводящих материалов разной твердости.

    Наличие системы ЧПУ или программного контроля за осью Z, отвечают за выполнение рабочего цикла станка и ход операций по обработки материала, который происходит автоматически в режиме реального времени. Система управляет межэлектродным промежутком (МЭП), подбирает режимы работы и вносит изменения (по необходимости), чтобы износ электрод-инструмента был минимальным, а производительность – максимальной без ущерба для качества обрабатываемой поверхности.

    Станок может комплектоваться шкафами управления с генератором технологического тока мощностью 50/75/100 А.

    Конфигурация:

    • Ось Z использует линейную направляющую скольжения швейцарского производства (или того же класса) и прецизионные японские подшипники NSK.
    • Система управления от тайваньской фирмы C-tek
    • Тайвань C7 X, шариковый винт Y, высокоточная пластиковая стальная катанка по оси Z.
    • Японский оригинальный серводвигатель "Sanyo". Двигатель замедления по оси W (1:25 60 Вт или 90 Вт).
    • Прецизионные маховики, наборы циферблатов, электродные патроны и насосные двигатели Grand Full (Тайвань).
    • Кварцевые лампы, огнетушители, реле уровня жидкости, дверные уплотнения, масляные горловины, маслопроводы высокогодавления, манометры и т. д. (Тайвань).
    • Прецизионная оптическая линейка (трехосная).
    • Импортные фильтры: 2
Характеристики
  • Размер стола, мм
    700x420
    Ход по осям, мм
    450*350
    Ход по Z, мм
    200
    Максимальный вес заготовки, кг
    1000
    Максимальное расстояние между шпинделем и столом, мм
    550
    Максимальный вес электрода, мм
    80
    Наилучшая шероховатость, Ra
    <0.3
    Размер ванны
    1370x690x450
    Габариты ДхШхВ, мм
    1900x1500x2500
    Вес нетто, кг
    1850
Комплектация
    • Стандартный держатель электрода
    • Выносной пульт управления
    • Магнитная плита 150х300 мм
    • Лампа рабочего освещения
    • Ручная централизованная система смазки
    • Набор инструмента для обслуживания станка
    • Набор крепежной оснастки
    • Бумажные фильтры
    • Комплект уровневых болтов и подкладок
    • Автоматическая система пожаротушения с огнетушителем
Доп. информация
  • Параметры Значение
    Емкость бака, л 240
    Вес бака 180
    Максимальный ток обработки, А 100
    Максимальная скорость обработки, мм/мин 700
    Минимальный коэффициент расхода электродов, % <0.2
    Точность перемещения, мм 0,05
    Максимальная выходная потребляемая мощность, кВА
    		 10
    Выходное напряжение, В    100-250
    Вес, кг 200
    Размер, мм 760х730х2100
