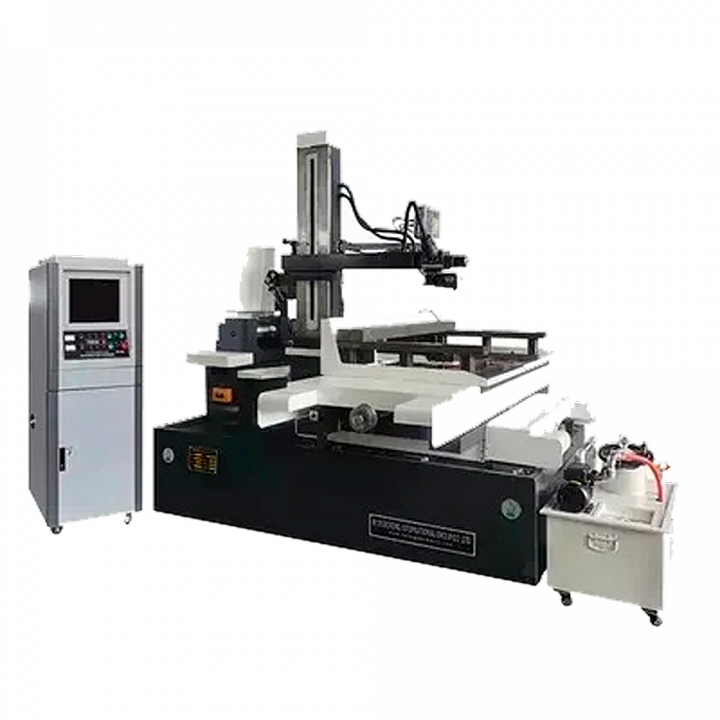

Станок электроэрозионный проволочно-вырезной с ЧПУ DK7745 (с углом наклона проволоки ±15°)

Цена по запросу
В корзину В корзине
Задать вопрос
Сергей Ельцов
+7 (977) 089-32-73
Описание

  • Станок электроэрозионный проволочно-вырезной с ЧПУ DK7745 (с углом наклона проволоки ±15°) предназначен для изготовления инструмента, деталей машин и приборов, а также различного рода прессформ, штампов и других изделий из токопроводящих материалов.

    Электроэрозионный станок оснащен системой числового программного управления (ЧПУ) с цветным монитором на базе компьютера в промышленном исполнении и генератором технологического тока.

Характеристики
  • Модель
    DK7745 (с углом наклона проволоки ±15°)
    Отображать акцию
    Новинка
    Размер стола, мм
    830×570
    Перемещение по осям X, Y, мм
    450×550
    Максимальная высота заготовки, мм
    400
    Максимальный вес заготовки, кг
    500
    Угол наклона проволоки, °/мм
    ±15°/80
    Точность позиционирования, мм
    0,005
    Точность обработки, мм
    0,012
    Наилучшая шероховатость, Ra
    ≥0,8-1,0
    Допустимые диаметры проволоки, мм
    0,12-0,25
    Скорость проволоки, м/с
    5-11,5
    Направляющие
    Линейные направ-ляющие рельсового типа
    Винт перемещения
    ШВП
    Потребляемая мощность, кВт
    ≤ 2,5
    Габариты ДхШхВ, мм
    1700×1400×1650
    Вес нетто, кг
    1300
Комплектация
    • Станок в сборе
    • Стойка ЧПУ с многопроходным генератором
    • Насосная станция с насосом высокого давления
    • Пульт управления насосной станцией и проволочным барабаном
    • Оптические линейки и устройство цифровой индикации (УЦИ)
    • Централизованная система смазки
    • Устройство постоянного натяжения проволоки
    • Панели подачи СОЖ (сопла), ролики, токосъемники
    • Установочные опоры
    • Комплект инструмента и оснастки (натяжной ролик, калибр вертикаль-ности проволоки, набор прижимов, отвертки, шестигранники, ручка вращения барабана)
    • Комплект расходных материалов (банка СОЖ 2 кг, катушка проволоки молибденовой диаметром Ø0,18 мм, длиной 2000 м, подшипники для направляющих роликов, направляющие ролики одноосные - 1 комплект из 3-х штук, направляющие ролики двухосные - 1 комплект из 2-х штук, фильера прецизионная - 1 комлект из 2-х штук, твердосплавные электроды - 1 комплект)
    • Программное обеспечение AUTOCUT на русском языке
    • Руководство по эксплуатации на русском языке
Доп. информация
  • Для просмотра всей таблицы
    листайте вправо →
    Параметры Значение
    Генератор электрического тока  многопроходный
    Максимальная скорость реза, мм²/мин 180
    Наилучшая шероховатость, Ra ≥0,8-1,0
    Максимальный ток обработки, А 7
    Максимальный ток короткого замыкания, А 10
    Мощность генератора, кВт 2,7
    Управление скоростью проволочного барабана есть
    Ширина импульса настройка по 7 значениям
    Соотношение интервала импульсов и ширины импульса (Toff/Ton) по 11 значениям
    Мощность может изменяться по 7 значениям
    Габаритные размеры шкафа управления, мм 700×700×1800
    Вес шкафа управления, кг 100
