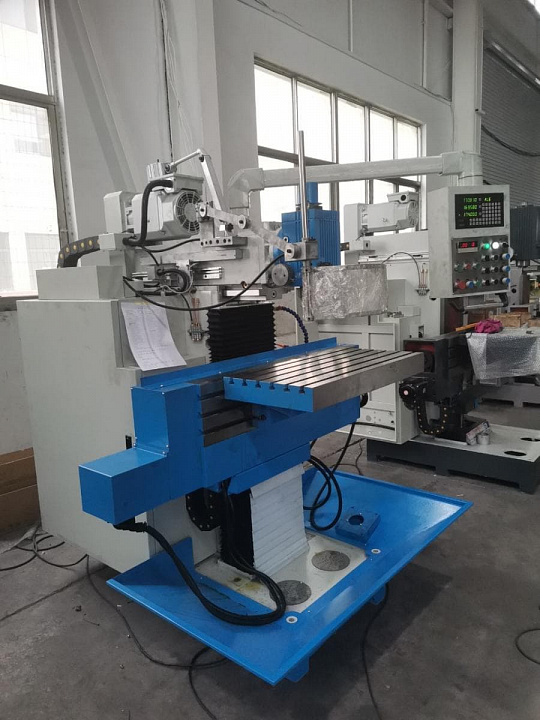

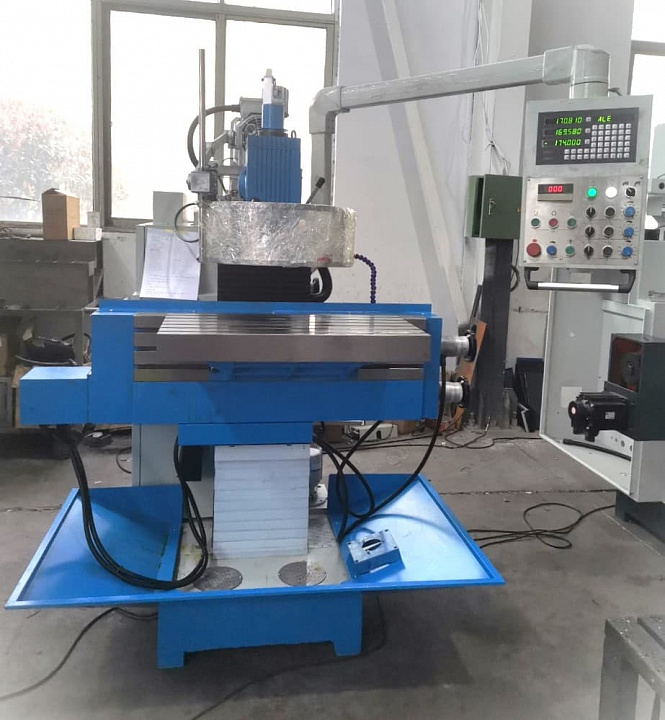

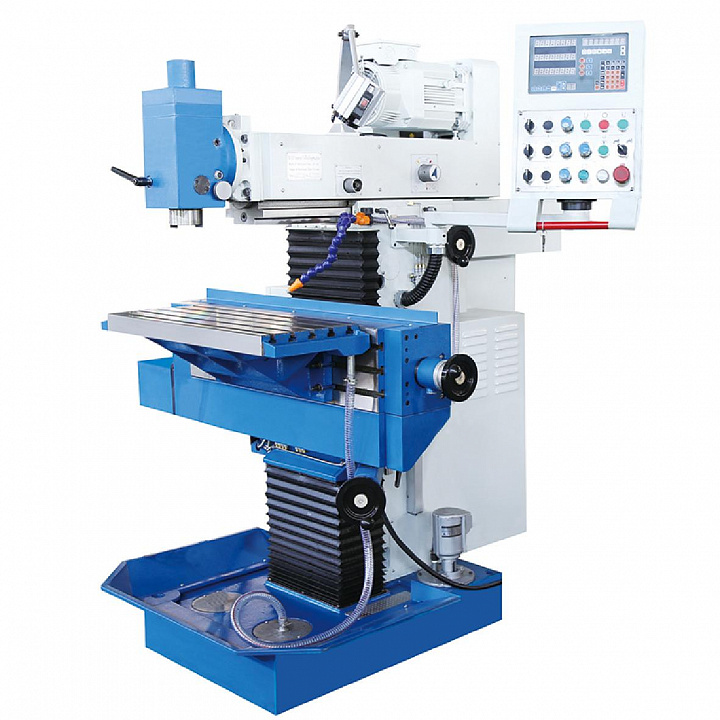

Станок фрезерный универсальный XL8140

Описание

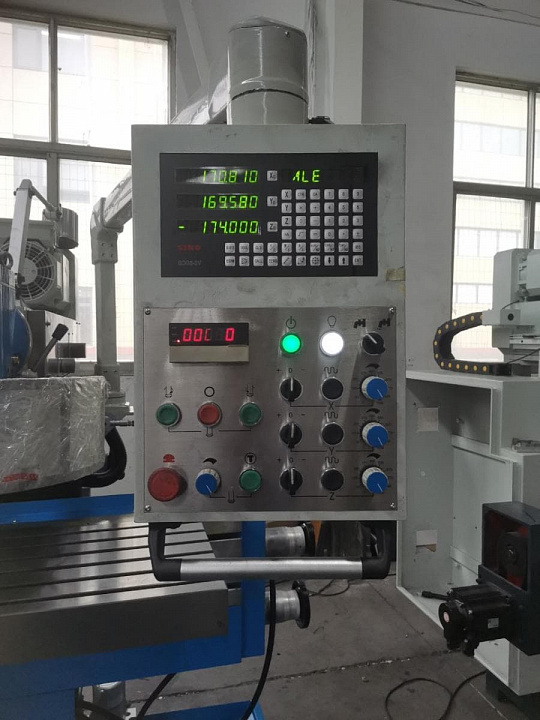

  • Данный универсальный станок предназначен для решения широкого спектра задач в сфере металлообработки, в частности для изготовления инструментов и деталей оборудования, в том числе сложной геометрии, подходит для черновой и чистовой обработки. На станке можно выполнять фрезерные, сверлильные, расточные, разметочные работы под различными углами с высокой точностью. Для повышения точности обработки, на дисплее панели управления отображаются координаты перемещения по трем осям.

    Востребованная модель оснащается богатым набором принадлежностей, отличается универсальностью и удобством управления.


    Особенности станка:

    1. Высокоточные ШВП по осям X, Y, Z.
    2. 3 раздельных сервопривода на каждой оси.
    3. Электронные маховики для ручного перемещения по каждой оси.
    4. Две ступени переключения скоростей шпинделя, бесступенчатое регулирование частоты вращения шпинделя с цифровой индикацией.
    5. Наличие системы автоматической смазки направляющих.
    6. Станция охлаждения, поддон для сбора стружки.
    7. Электрическая часть выполнена в соответствии со стандартом CE.
    8. Покрытие Turcite-B по осям Х, Y, Z
    9. Автоматическая система централизованной смазки направляющих.
Характеристики
  • Страна производства
    Китай
    Бренд
    Модель
    XL8140
    Консультант
    Конус шпинделя
    NT40
    Диапазон оборотов шпинделя, об/мин
    40-2000 об/мин (18 ступеней)
    Диапазон рабочих подач по осям X, Y, Z, мм/мин
    10 - 1000
    Ускоренное перемещение по осям X, Y, Z, мм/мин
    1200
    Ход пиноли, мм
    60
    Размеры горизонтального стола (ШхД), мм
    400 х 800
    Т-образные пазы горизонтального стола (Кол-во х Ширина х Расстояние между пазами), мм
    6 х 14 х 63
    Т-образные пазы вертикального стола (Кол-во х Ширина х Расстояние между пазами), мм
    3 х 14 х 63
    Макс. нагрузка на горизонтальный стол (по центру), кг
    200
    Размеры вертикального стола (ШхД), мм
    225 х 1020
    Макс. продольное перемещение рабочего стола ручное / автомат. (ось Х), мм
    500
    Макс. поперечное перемещение шпиндел. головки ручное / автомат. (ось Y), мм
    400
    Макс. вертикальное перемещение рабочего стола ручное / автомат. (ось Z), мм
    400
    Расстояние от оси горизонт. шпинделя до поверхности горизонт. стола, мм
    145-555
    Расстояние от торца вертикал. шпинделя до поверхности горизонт. стола, мм
    445-445
    Расстояние от поверхности вертикал. стола до вертикал. направляющих станины, мм
    180-580
    Мощность электродвигателя главного движения, кВт
    3,7
    Габариты ДхШхВ, мм
    1500 x 1700 x 1800
    Вес нетто, кг
    1550
Комплектация
    • - Вертикальный и горизонтальный рабочий стол
    • - Автоматическая централизованная смазка направляющих
    • - Электронные маховики
    • - Горизонтальные оправки NT40-16 мм, NT40-22 мм, NT40-27 мм, NT40-32 мм
    • - Устройство цифровой индикации SINO по 3 осям
    • - Переходные втулки с конусом МТ1, 2, 3
    • - Цанговый патрон NT40 с комплектом цанг 2, 3, 4, 5, 6, 8, 10, 12 мм
    • - Система подачи СОЖ
    • - Поддон для сбора стружки
    • - Штревель для зажима оправок
    • - Кронштейн для горизонтального фрезерования
    • - Светильник для освещения рабочей зоны
    • - Инструкция по эксплуатации
    • - Электрооборудование фирмы Shneider Electric
    • - Сервопривод и ШВП на каждую ось
    • - Шпиндель с частотным управлением и 2-ступенчатой коробкой скоростей
    • - Цифровая индикация оборотов
