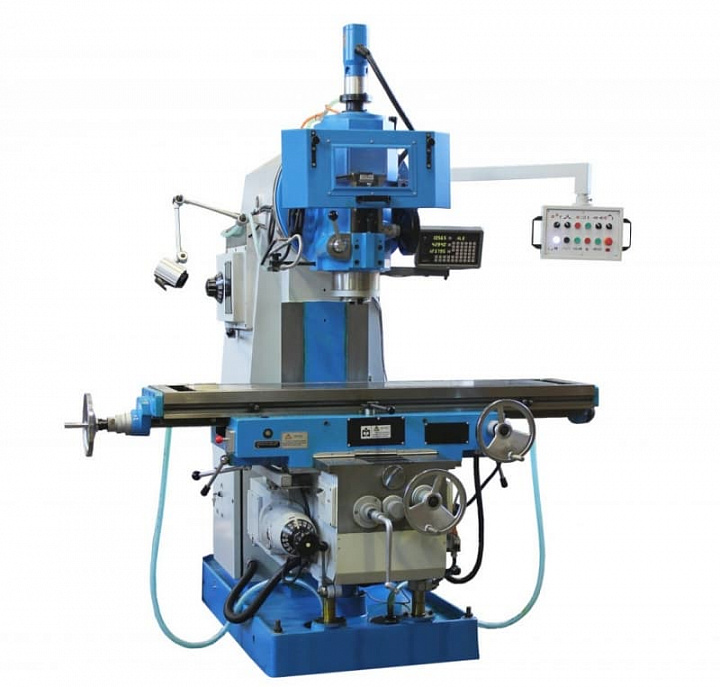

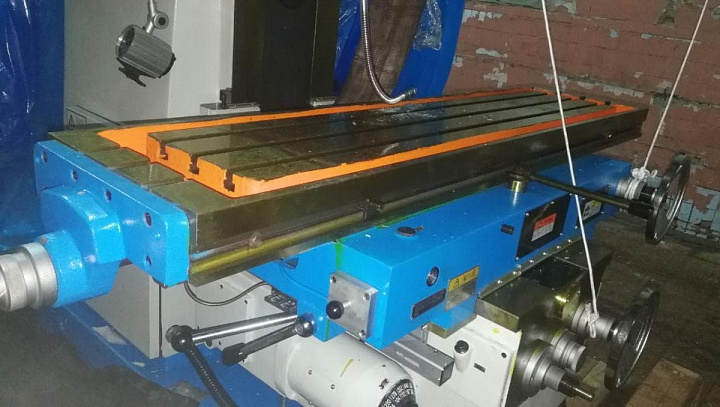

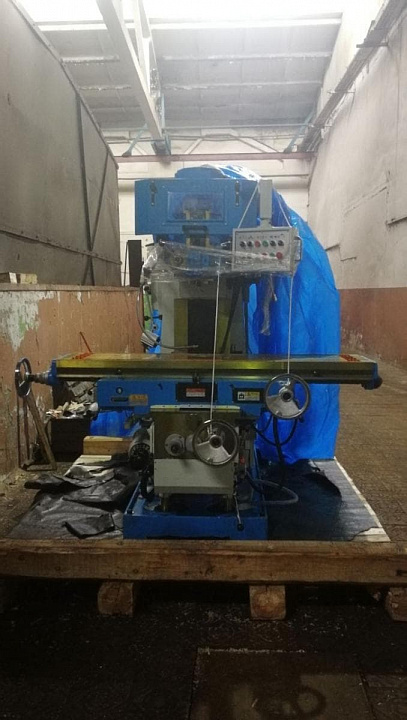

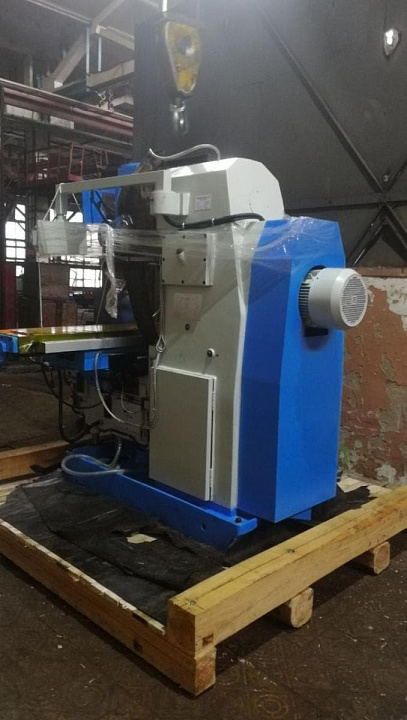

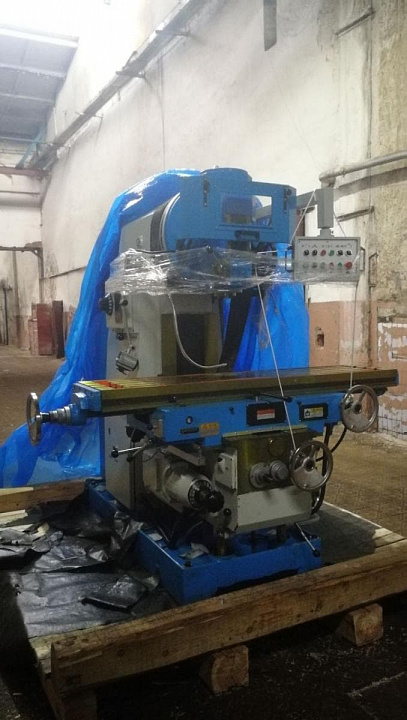

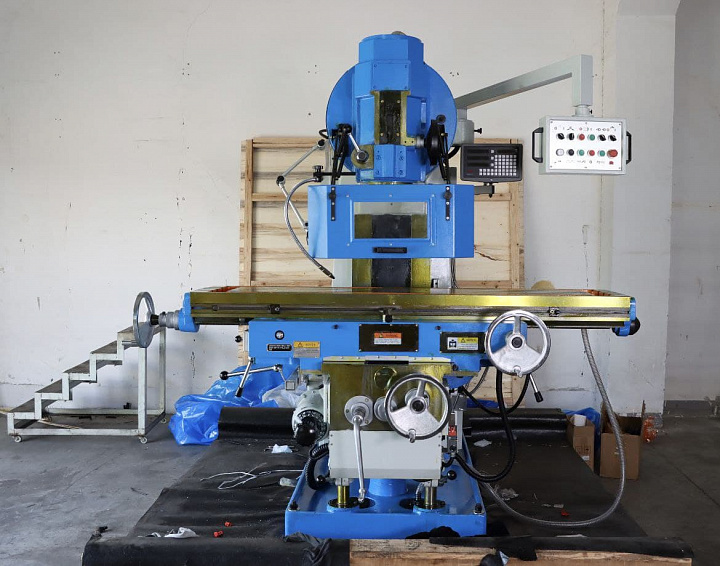

Вертикально-фрезерный консольный станок модели WM5042 с УЦИ
Вертикально-фрезерный консольный станок модели WM5042 с УЦИ
Цена по запросу
В корзину
В корзине
Задать вопрос
Поделиться ссылкой:
Вертикально-фрезерный консольный станок модели WM5042 с УЦИ аналог станка ВМ127М, а так же станков: 6Р13, 6Т13, 6Л13, ВФ180, ВФ200, FSS450МR), предназначен для выполнения опера-ций фрезерования. На станке можно обрабатывать горизонтальные, вертикальные и наклонные плоскости, углы, пазы, рамки и т.д.
Особенности станка:
- Модель WM5042 отличается высокой жёсткостью и мощностью, предназначен для обработ-ки плоских поверхностей, пазов и кромок с помощью цилиндрической фрезы, дисковой фре-зы, фасонной фрезы, торцовой фрезы и т. д.
- Привод главного движения и привод подачи приводятся в действие системой зубчатых ко-лес. Будучи оснащенным делительной головкой, станок подходит для нарезания зубьев и цилиндрических зубчатых колес. Благодаря своей универсальности станок может с успехом использоваться как в небольших ремонтных цехах, так и на предприятиях массового произ-водства.
- Высокая прочность и жесткость позволяет выполнять фрезерование под большой нагруз-кой.
- 18 скоростей вращения шпинделя / 18 скоростей подачи. Коробка скоростей станка, осна-щенная диском переключения, позволяет использовать все возможности режущего инстру-мента и твердосплавного инструмента для повышения производительности.
- Вертикальная поворотная головка может поворачиваться на угол до ±45°. Гильза шпинделя может перемещаться вертикально. Станок может выполнять фрезерование в направлении по подаче и против подачи.
- Управление пуском и остановом шпинделя, поперечной подачей, вертикальной подачей и включение быстрых ходов в трех направлениях осуществляется кнопками.
- Управление продольной подачей стола осуществляется рукоятками, направление поворота которых совпадает с направлением перемещения стола. Небольшая рукоятка в правой части консоли управляет поперечной и вертикальной подачей стола
Бренд
Конус шпинделя
7:24 ISO50
Диапазон оборотов шпинделя, об/мин
30-1500
Диапазон рабочих подач по осям X, Y, Z, мм/мин
22-1100/22-1100/8,3-410
Ускоренное перемещение по осям X, Y, Z, мм/мин
2400/2400/900
Т-образные пазы горизонтального стола (Кол-во х Ширина х Расстояние между пазами), мм
3х18х90
Макс. продольное перемещение рабочего стола ручное / автомат. (ось Х), мм
1280/1250
Макс. поперечное перемещение шпиндел. головки ручное / автомат. (ось Y), мм
360/350
Макс. вертикальное перемещение рабочего стола ручное / автомат. (ось Z), мм
470/450
Расстояние от оси горизонт. шпинделя до поверхности горизонт. стола, мм
40-510
Макс. расстояние от оси вертикал. шпинделя до вертикал. направляющих станины, мм
665
Расстояние от поверхности вертикал. стола до вертикал. направляющих станины, мм
275-665
Мощность электродвигателя главного движения, кВт
11
Мощность электродвигателя подачи, кВт
3
Мощность электродвигателя насоса подачи СОЖ, кВт
120
Максимальная нагрузка на стол (по центру), кг
800
Угол поворота вертикальной головки, град
45
Наибольшее перемещение пиноли шпинделя, мм
85
Размеры рабочей поверхности стола (ширина х длина), мм
420х1800
Габариты ДхШхВ, мм
2522х2265х2432
Габариты упаковки, мм
2460х2270х2650
Вес нетто, кг
4400
- 1.Оправки для торцевых фрез Ø32×169; 40×174 мм
- 2.Ключ и штанга для торцевых оправок
- 3.Фундаментные болты с гайками
- 4.Защитный экран шпинделя
- 5.Руководство по эксплуатации на русском языке
- 6.Устройство цифровой индикации по трем осям
- 7.Централизованная смазка
- 8.Освещение рабочей зоны
- 9.Фрезерные тиски MVB150
Описание
-
Вертикально-фрезерный консольный станок модели WM5042 с УЦИ аналог станка ВМ127М, а так же станков: 6Р13, 6Т13, 6Л13, ВФ180, ВФ200, FSS450МR), предназначен для выполнения опера-ций фрезерования. На станке можно обрабатывать горизонтальные, вертикальные и наклонные плоскости, углы, пазы, рамки и т.д.
Особенности станка:
- Модель WM5042 отличается высокой жёсткостью и мощностью, предназначен для обработ-ки плоских поверхностей, пазов и кромок с помощью цилиндрической фрезы, дисковой фре-зы, фасонной фрезы, торцовой фрезы и т. д.
- Привод главного движения и привод подачи приводятся в действие системой зубчатых ко-лес. Будучи оснащенным делительной головкой, станок подходит для нарезания зубьев и цилиндрических зубчатых колес. Благодаря своей универсальности станок может с успехом использоваться как в небольших ремонтных цехах, так и на предприятиях массового произ-водства.
- Высокая прочность и жесткость позволяет выполнять фрезерование под большой нагруз-кой.
- 18 скоростей вращения шпинделя / 18 скоростей подачи. Коробка скоростей станка, осна-щенная диском переключения, позволяет использовать все возможности режущего инстру-мента и твердосплавного инструмента для повышения производительности.
- Вертикальная поворотная головка может поворачиваться на угол до ±45°. Гильза шпинделя может перемещаться вертикально. Станок может выполнять фрезерование в направлении по подаче и против подачи.
- Управление пуском и остановом шпинделя, поперечной подачей, вертикальной подачей и включение быстрых ходов в трех направлениях осуществляется кнопками.
- Управление продольной подачей стола осуществляется рукоятками, направление поворота которых совпадает с направлением перемещения стола. Небольшая рукоятка в правой части консоли управляет поперечной и вертикальной подачей стола
Характеристики
-
БрендКонус шпинделя7:24 ISO50Диапазон оборотов шпинделя, об/мин30-1500Диапазон рабочих подач по осям X, Y, Z, мм/мин22-1100/22-1100/8,3-410Ускоренное перемещение по осям X, Y, Z, мм/мин2400/2400/900Т-образные пазы горизонтального стола (Кол-во х Ширина х Расстояние между пазами), мм3х18х90Макс. продольное перемещение рабочего стола ручное / автомат. (ось Х), мм1280/1250Макс. поперечное перемещение шпиндел. головки ручное / автомат. (ось Y), мм360/350Макс. вертикальное перемещение рабочего стола ручное / автомат. (ось Z), мм470/450Расстояние от оси горизонт. шпинделя до поверхности горизонт. стола, мм40-510Макс. расстояние от оси вертикал. шпинделя до вертикал. направляющих станины, мм665Расстояние от поверхности вертикал. стола до вертикал. направляющих станины, мм275-665Мощность электродвигателя главного движения, кВт11Мощность электродвигателя подачи, кВт3Мощность электродвигателя насоса подачи СОЖ, кВт120Максимальная нагрузка на стол (по центру), кг800Угол поворота вертикальной головки, град45Наибольшее перемещение пиноли шпинделя, мм85Размеры рабочей поверхности стола (ширина х длина), мм420х1800Габариты ДхШхВ, мм2522х2265х2432Габариты упаковки, мм2460х2270х2650Вес нетто, кг4400
Комплектация
-
- 1.Оправки для торцевых фрез Ø32×169; 40×174 мм
- 2.Ключ и штанга для торцевых оправок
- 3.Фундаментные болты с гайками
- 4.Защитный экран шпинделя
- 5.Руководство по эксплуатации на русском языке
- 6.Устройство цифровой индикации по трем осям
- 7.Централизованная смазка
- 8.Освещение рабочей зоны
- 9.Фрезерные тиски MVB150
