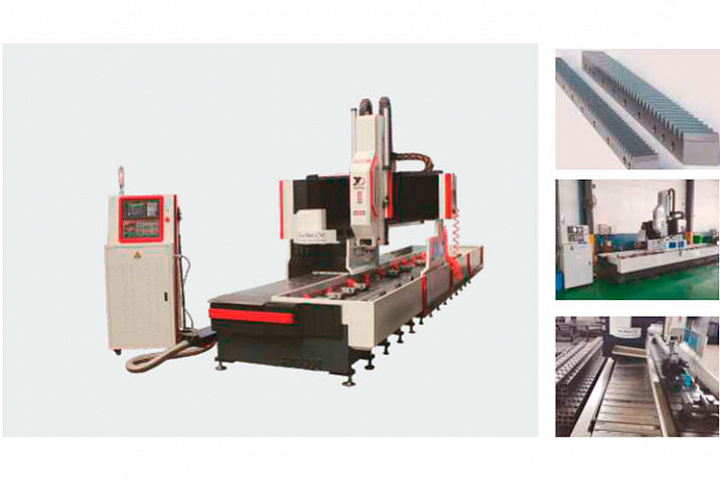

Профилесверлильный станок с ЧПУ BOSM-DC4505

Под заказ
Профильно-сверлильный станок с ЧПУ BOSM-DC4505 используется для эффективного сверления и нарезания резьбы на заготовке. Сквозные отверстия и глухие отверстия могут быть выполнены на одной детали.
Цена по запросу
В корзину В корзине
Задать вопрос
Александр Степанов
+7 (341) 232-64-66
Описание
  • Профильно-сверлильный станок с ЧПУ BOSM-DC4505 используется для эффективного сверления и нарезания резьбы заготовки с линейной шириной материала в эффективном диапазоне. Сквозные и глухие отверстия могут быть выполнены на деталях из одного материала и композитных материалах. Станок имеет цифровое управление и прост в эксплуатации, он обеспечивает автоматизацию, высокую точность, массовое производство.

    Особенности BOSM-DC4505:

    • Конструкция консоли из чугуна, термически обработанного с использованием искусственного старения, для снятия внутреннего напряжения и статической жесткости без деформации;
    • Рабочий стол имеет чугунную конструкцию HT250, чугунный плоский рабочий стол, используемый для зажима заготовки, также может быть сконфигурирован с помощью пневматического зажима;
    • Зажим заготовки более удобный и быстрый, максимальный вес рабочего стола составляет одну тонну;
    • В сверлильной головке используется высокоточный сервошпиндель с абсолютным значением, который приводит в движение механический шпиндель через зубчатый синхронный ремень для обеспечения плавного изменения скорости;
    • Конец шпинделя оснащен зажимным сверлом или фрезой для конических отверстий BT40, который имеет более высокую точность, обеспечивает высокоскоростную резку и оснащен функцией пневматической смены инструмента;
    • Опционально с магазином инструментов ковшовой формы на шесть инструментальных магазинов, что упрощает замену инструмента;
    • Станок оборудован автоматическим смазочным устройством, которое может автоматически смазывать направляющие, винт, рейку и другие пары движения;
    • Станок может быть оснащен дополнительным магазинным инструментом для реализации функции автоматической смены инструмента во всех процессах обработки.
Характеристики
  • Страна производства
    Китай
    Производитель
    Jinan Zhangli Machinery Co.,Ltd.
    Бренд
    Bossman
    Модель
    BOSM-DC4505
    Длина х ширина, мм
    4500 x 500
    Конус шпинделя
    ВТ40
    Наибольший диаметр сверления, мм
    26
    Мощность шпинделя, кВт
    15
    Расстояние от торца шпинделя до плоскости стола, мм
    150 - 650
    Повторяемость позиционирования на 2000 мм по осям X, Y, Z, мм/2000 мм
    0.025
    Ход оси X, мм
    500
    Ход оси Y, мм
    4500
    Ход оси Z, мм
    375
    Быстрый ход по оси X, м/мин
    0 - 9
    Быстрый ход по оси Y, м/мин
    0 - 24
    Быстрый ход по оси Z, м/мин
    0 - 8
    Мощность серводвигателя по оси X, кВт
    2.4
    Мощность серводвигателя по оси Y, кВт
    2.4 х 2
    Мощность серводвигателя по оси Z, кВт
    2.4
    Точность позиционирования (X / Y / Z), мм
    ±0.05 / 300 мм
    Наибольшая нарезаемая резьба, мм
    М16
    Емкость инструментального магазина, шт
    6
    Скорость шпинделя, об/мин
    30 - 3000
    Способ передачи
    Зубчатая передача
    Источник питания, В
    380В, 50Гц
    Габариты ДхШхВ, мм
    6500 × 2200 × 2900
    Вес нетто, кг
    6500
