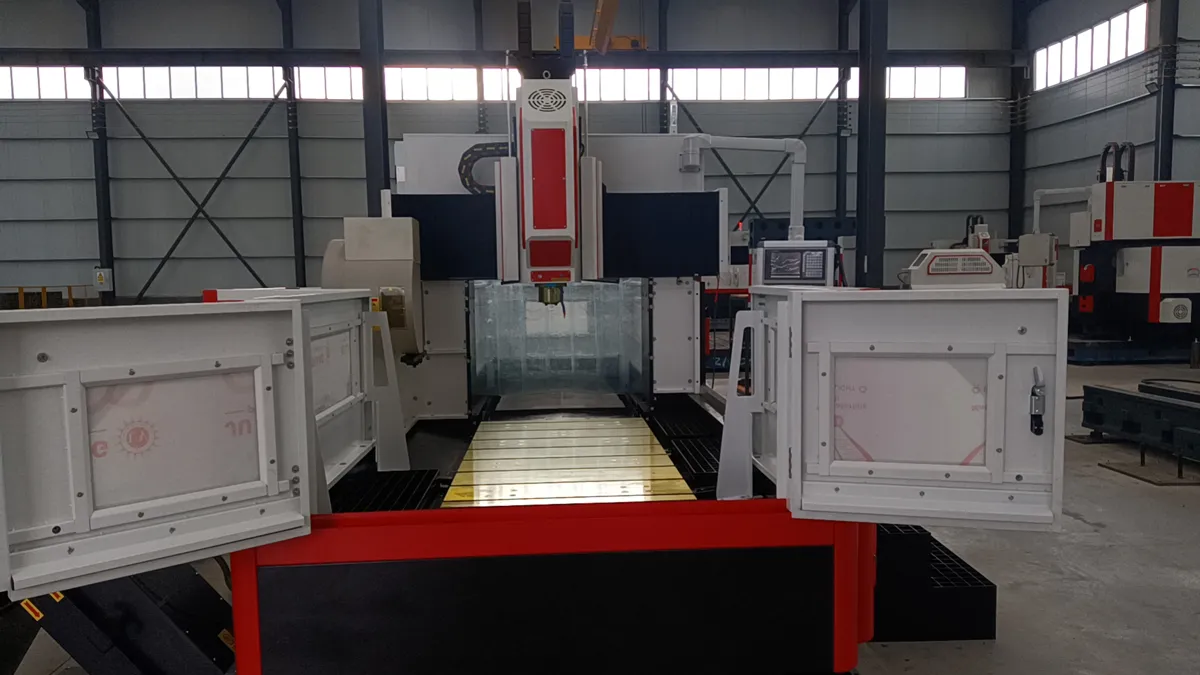

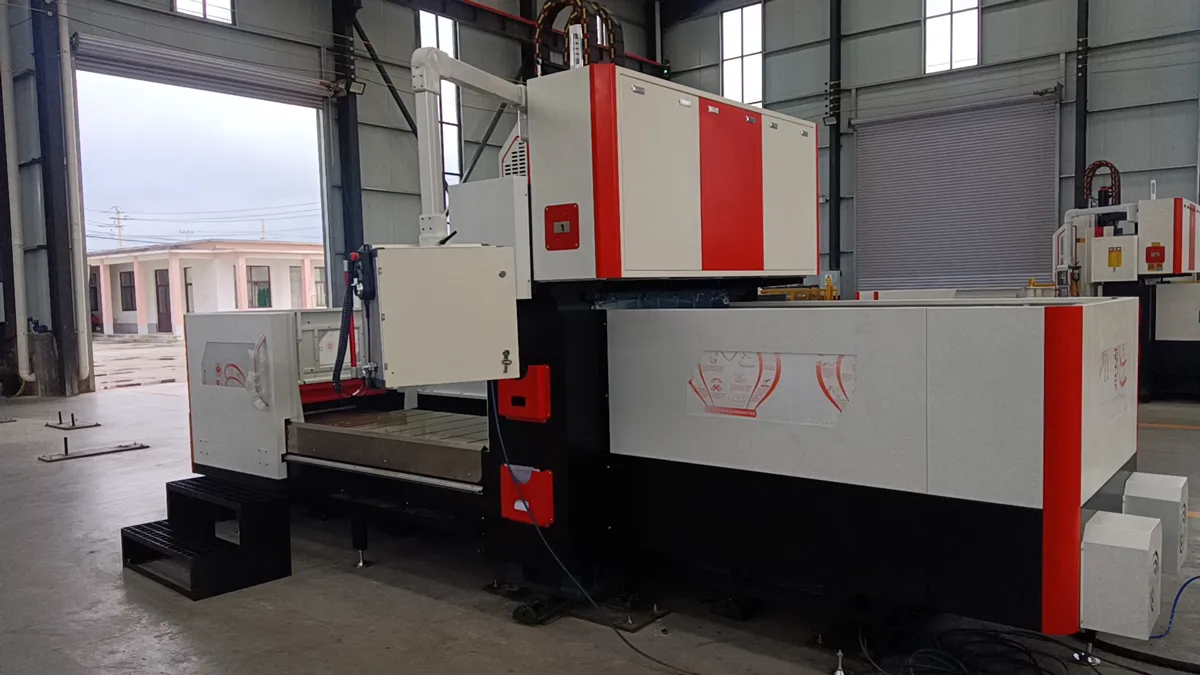

Высокоскоростной сверлильно-фрезерный обрабатывающий центр портального типа с ЧПУ модели BOSM-DPH2212

Нет в наличии

Высокоскоростной портальный сверлильно-фрезерный обрабатывающий центр модели DPH2212 – это портальный станок с ЧПУ способный производить как сверлильные, так и фрезерные операции.

В конструкции обрабатывающих центров портального типа серии DPH применяется неподвижный портал в сочетании с подвижным рабочим столом. Такие портальные обрабатывающие центры с ЧПУ предназначены для обработки габаритных заготовок сложной геометрической формы.

Цена по запросу
* Стоимость товара с НДС , актуальна на 10.05.2026
Уважаемые покупатели, компания оставляет за собой право изменять цены в связи с колебаниями валютных курсов, изменением условий поставок или другими рыночными факторами. Для получения актуального коммерческого предложения просим обращаться к менеджерам отдела продаж.
В корзину В корзине
Задать вопрос
Отдел продаж
+7 (341) 232-64-66
Описание

  • Высокоскоростной портальный сверлильно-фрезерный обрабатывающий центр модели DPH2212 – это портальный станок с ЧПУ способный производить как сверлильные, так и фрезерные операции.

    В конструкции обрабатывающих центров портального типа серии DPH применяется неподвижный портал в сочетании с подвижным рабочим столом. Такие портальные обрабатывающие центры с ЧПУ предназначены для обработки габаритных заготовок сложной геометрической формы.

    Ключевые преимущества портального станка BOSM-DPH2212

    • Обрабатывающие центра портального типа серии DPH отличаются стабильной работой, высокой точностью позиционирования и повторяемостью
    • Конструктивно портальные фрезерные станки серии DPH имеют неподвижные основание и портал. Рабочий стол перемещается по оси X, шпиндельная головка перемещается по вертикальной оси Z и по оси Y по направляющим на траверсе
    • В шпиндельной головке установлен мощный серводвигатель. Крутящий момент на шпиндель передается при помощи ременной передачи. Возможна установка понижающего редуктора
    • Ключевые компоненты портального фрезерного станка с ЧПУ поставляются известными мировыми производителями, что обеспечивает надёжность и стабильность работы станка. Возможно использование прочих компонентов по согласованию сторон
    • Портальный фрезерный обрабатывающий центр может быть оснащён магазином автоматической смены инструмента для реализации смены инструментов при выполнении всех видов операций обработки
    Реализованный проект
Характеристики
  • Бренд
    Bosm
    Модель
    BOSM-DPH 2212
    Размер рабочего стола, мм
    2000x1000
    Допустимая нагрузка на стол, кг
    5000
    Наибольшее перемещение по оси X, мм
    2200
    Наибольшее перемещение по оси Y, мм
    1200
    Наибольшее перемещение по оси Z, мм
    500
    Расстояние от торца шпинделя до поверхности стола, мм
    200-700
    Мощность электрического двигателя шпинделя, кВт
    11,5/15
    Конус шпинделя
    BT40
    Диапазон скоростей вращения шпинделя, об/мин
    Oct-00
    Наибольший диаметр сверления, мм
    Ø50
    Наибольшая нарезаемая резьба
    М24
    Диапазон рабочих подач, мм/мин
    1-8000
    Ускоренные подачи по оси X, м/мин
    12
    Ускоренные подачи по оси Y, м/мин
    12
    Ускоренные подачи по оси Z, м/мин
    8
    Точность позиционирования, мм
    ±0.035/2000
    Повторяемость позиционирования, мм
    ±0.025/2000
    Габариты ДхШхВ, мм
    6300 х 3000 х 3150
    Вес нетто, кг
    9000
Комплектация
    • Система ЧПУ GSK
    • Жесткая чугунная станина
    • Шпиндель с конусом BT40
    • Направляющие качения T-WIN
    • Шарико-винтовые пары TBI / T-WIN
    • Централизованная автоматическая система смазки ШВП и направляющих
    • Пистолет подачи СОЖ
    • Пистолет обдува сжатым воздухом
    • Система подачи СОЖ под высоким давлением 20 бар
    • Функция нарезания резьбы без компенсационного патрона
    • Конвейер удаления стружки
    • Маслоотделитель
    • Система автоматического аварийного отключения питания
    • Теплообменник электрического шкафа
    • Выносной пульт и маховик управления
    • Магазин автоматической смены инструмента на 24 позиции
    • Ограждение зоны резания
    • Освещение зоны резания
    • Сигнальная 3-х цветная лампа состояния станка
    • Комплект инструмента для монтажа станка
    • Регулируемые опоры для выравнивания станка
    • Техническая документация на русском языке
    • DСистема ЧПУ KND / FANUC / SIEMENS;
    • DШпиндель с конусом BT50;
    • DДиапазон скоростей вращения шпинделя до 8000 об/мин;
    • DКондиционер электрического шкафа;
    • DПоворотные столы в ассортименте.
