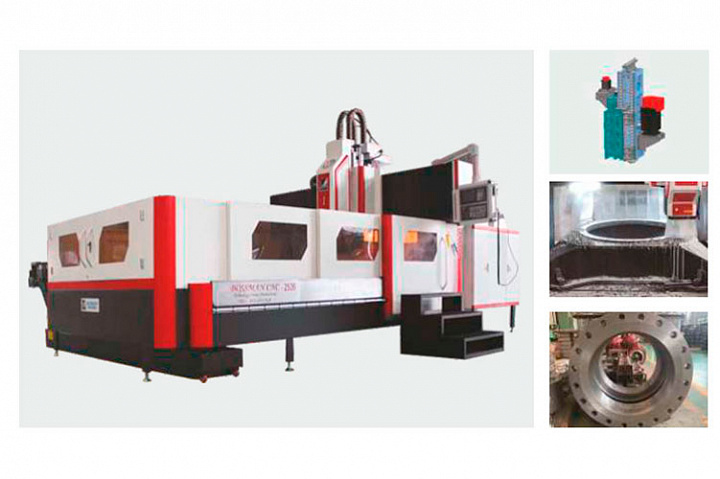

Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DPH2022

Под заказ
Высокоскоростной сверлильно-фрезерный станок с ЧПУ с фиксированной балкой BOSM-DPH2022 предназначена для фрезерования, растачивания, сверления, нарезания  жесткой резьбы, развертывания, зенкования и других процессов обработки деталей.
Цена по запросу
В корзину В корзине
Задать вопрос
Лизинг
Александр Степанов
+7 (341) 232-64-66
Описание
  • Высокоскоростной сверлильно-фрезерный станок с ЧПУ с фиксированной балкой BOSM-DPH2022 предназначена для фрезерования, растачивания, сверления, нарезания  жесткой резьбы, развертывания, зенкования и других процессов обработки деталей.
    Станок  BOSM-DPH2022 собирал в себе передовые технологии для механической обработки деталей, в особенности плоскостей, фланцев, клапанов, конструктивных деталей и отверстий. Станок имеет портальную конструкцию рамы с высокой жесткостью и хорошей точностью удержания.

    Особенности станка BOSM-DPH2022:

    • Станок имеет портальную конструкцию с фиксированной балкой, обеспечивающую стабильную работу, высокую точность позиционирования и повторяемую точность позиционирования.
    • Конструкция портальной рамы с фиксированной балкой, неподвижная станина, двухколонная станина и станина токарного станка с болтовым креплением.
    • Стол перемещается по оси X на станине, передняя бабка перемещается в направлении Z на скользящей опоре, а седло перемещается вдоль передней бабки в направлении Y на балке.
    • Станина изготовлена ​​из высокопрочного чугуна HT250, который оптимизирован с помощью компьютерной 3D-поддержки. Ребра расположены так, чтобы улучшить его жесткость и прочность.
    • Конструкция портальной рамы, в которую интегрированы балки и колонны, с использованием высокопрочного чугуна HT250, ребра обладают достаточной жесткостью на изгиб и скручивание.
    • Сверлильная головка оснащена мощным серводвигателем для привода шпинделя через синхронное ременное колесо и синхронный ремень, с большим крутящим моментом на низкой скорости и небольшой вибрацией на высокой скорости, которая может выдерживать большую режущую нагрузку. Имеет жесткое нарезание резьбы и это также можно использовать быстрое сверло (U-образное сверло) для высокоскоростной обработки.
    • Станок может быть оснащен дополнительным магазинным инструментом для реализации функции автоматической смены инструмента во всех процессах обработки.
Характеристики
  • Страна производства
    Китай
    Производитель
    Jinan Zhangli Machinery Co.,Ltd.
    Бренд
    Bossman
    Модель
    BOSM-DPH2022
    Длина х ширина, мм
    2000 x 2000
    Конус шпинделя
    BT50
    Наибольший диаметр сверления, мм
    90
    Мощность шпинделя, кВт
    22
    Расстояние от торца шпинделя до плоскости стола, мм
    200 - 800
    Повторяемость позиционирования на 2000 мм по осям X, Y, Z, мм/2000 мм
    0,025
    Ход оси X, мм
    2000
    Ход оси Y, мм
    2200
    Ход оси Z, мм
    600
    Быстрый ход по оси X, м/мин
    8
    Быстрый ход по оси Y, м/мин
    8
    Быстрый ход по оси Z, м/мин
    5
    Рабочая подача, мм/мин
    1-4000
    Наибольшая нарезаемая резьба, мм
    M36
    Максимальная нагрузка (равномерно распределенная), кг
    7000
    Скорость шпинделя, об/мин
    30 - 3000 / 60 - 6000
    Размер T-образного паза
    8x28
    Источник питания, В
    380В, 50Гц
    Вес нетто, кг
    21000
