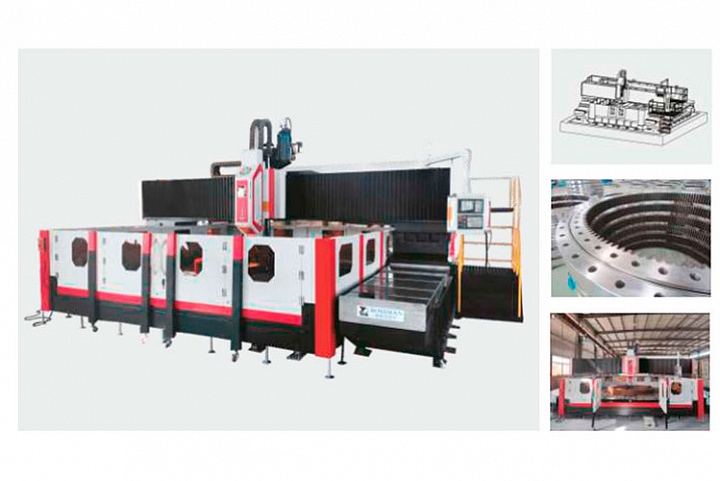

Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DS4040
Высокоскоростной сверлильно-фрезерный станок с ЧПУ разъемного типа BOSM-DS4040 предназначен для обработки больших фланцев, подшипников, трубных плит, клапанов, принадлежностей для горнодобывающего оборудования.
Сверла из твердого сплава с внутренним охлаждением используются для высокоскоростного сверления или спиральные сверла по быстрорежущей стали для сверления с внешним охлаждением, а также для фрезерования, нарезания резьбы и растачивания. Станок имеет цифровое управление и проста в эксплуатации. Перемещение через портал позволяет уменьшить длину станины и сэкономить площадь пола.
Особенности станка BOSM-DS4040:
- Станок имеет портальную конструкцию, стабильно работает, с высокой точностью позиционирования и повторяющейся точностью позиционирования.
- Перемещение на портале позволяет уменьшить длину станины и сэкономить площадь пола.
- Станина токарного станка, продольный раздвижной стол, горизонтальный раздвижной стол, вертикальная раздвижная подушка и рабочий стол изготовлены из отливок, а портал имеет литейную конструкцию. Стабильная точность получена с помощью обработки искусственным старением.
- Двусторонний синхронный привод обеспечивает параллельное движение и перпендикулярность оси Y к оси X в любом положении.
- Сверлильная головка оснащена мощным серводвигателем для привода шпинделя через синхронное ременное колесо и синхронный ремень, с большим крутящим моментом на низкой скорости и небольшой вибрацией на высокой скорости, которая может выдерживать большую режущую нагрузку. Нарезание резьбы подходит для высокоскоростной обработки твердосплавных инструментов.
- Станок может быть оснащен дополнительным магазинным инструментом для реализации функции автоматической смены инструмента во всех процессах обработки.
-
Высокоскоростной сверлильно-фрезерный станок с ЧПУ разъемного типа BOSM-DS4040 предназначен для обработки больших фланцев, подшипников, трубных плит, клапанов, принадлежностей для горнодобывающего оборудования.
Сверла из твердого сплава с внутренним охлаждением используются для высокоскоростного сверления или спиральные сверла по быстрорежущей стали для сверления с внешним охлаждением, а также для фрезерования, нарезания резьбы и растачивания. Станок имеет цифровое управление и проста в эксплуатации. Перемещение через портал позволяет уменьшить длину станины и сэкономить площадь пола.
Особенности станка BOSM-DS4040:
- Станок имеет портальную конструкцию, стабильно работает, с высокой точностью позиционирования и повторяющейся точностью позиционирования.
- Перемещение на портале позволяет уменьшить длину станины и сэкономить площадь пола.
- Станина токарного станка, продольный раздвижной стол, горизонтальный раздвижной стол, вертикальная раздвижная подушка и рабочий стол изготовлены из отливок, а портал имеет литейную конструкцию. Стабильная точность получена с помощью обработки искусственным старением.
- Двусторонний синхронный привод обеспечивает параллельное движение и перпендикулярность оси Y к оси X в любом положении.
- Сверлильная головка оснащена мощным серводвигателем для привода шпинделя через синхронное ременное колесо и синхронный ремень, с большим крутящим моментом на низкой скорости и небольшой вибрацией на высокой скорости, которая может выдерживать большую режущую нагрузку. Нарезание резьбы подходит для высокоскоростной обработки твердосплавных инструментов.
- Станок может быть оснащен дополнительным магазинным инструментом для реализации функции автоматической смены инструмента во всех процессах обработки.
-
Страна производстваКитайБрендМодельBOSM-DS4040Размер рабочей области (Д х Ш), мм4000 x 4000Максимальная толщина заготовки, мм≤5Конус шпинделяBT50Диаметр сверления, мм90Диаметр нарезания резьбы, ммM36Скорость шпинделя, об/мин30 - 3000Мощность двигателя шпинделя, кВт37Расстояние от шпинделя до стола200 -1200Перемещение по оси X, мм4000Перемещение по оси Y, мм4000Перемещение по оси Z, мм600Скорость ускоренных перемещений по оси X, м/мин0 - 8Скорость ускоренных перемещений по оси Y, м/мин0 - 8Скорость ускоренных перемещений по оси Z, м/мин0 - 5Мощность серводвигателя по оси X, кВт4.2 x 2Мощность серводвигателя по оси Y, кВт4.2Мощность серводвигателя по оси Z, кВт4.2Точность позиционирования (X / Y / Z), мм≤0.05Точность повторного позиционирования (X / Y / Z), мм≤0.03Количество инструментов в магазине24Источник питания, В380В, 50ГцГабариты ДхШхВ, мм8000 x 7200 x 3600Вес нетто, кг42000Мощность электрического двигателя, кВт70
-
