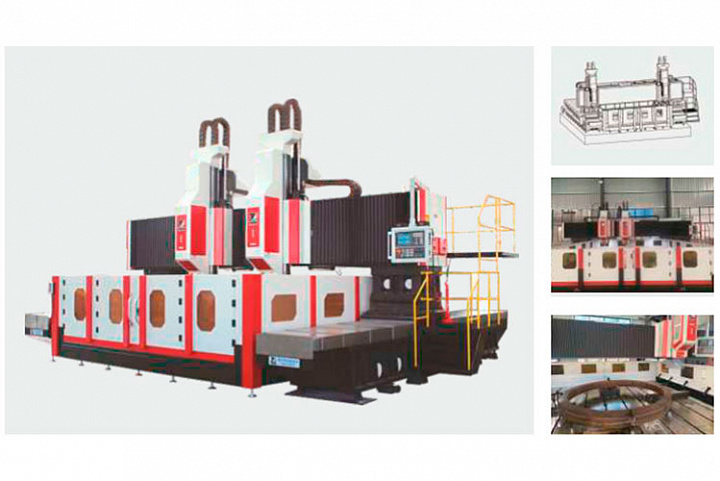

Высокоскоростной сверлильно-фрезерный станок с ЧПУ BOSM-DS5050

Под заказ
Сверлильно-фрезерный станок с ЧПУ BOSM-DS5050 используется для обработки больших фланцев, подшипников, трубных плит, клапанов, принадлежностей для горнодобывающего оборудования,
Цена по запросу
В корзину В корзине
Задать вопрос
Лизинг
Александр Степанов
+7 (341) 232-64-66
Описание

  • Высокоскоростной сверлильно-фрезерный станок с ЧПУ разъемного типа BOSM-DS5050 предназначен для обработки больших фланцев, подшипников, трубных плит, клапанов, принадлежностей для горнодобывающего оборудования.

    Сверла из твердого сплава с внутренним охлаждением используются для высокоскоростного сверления или спиральные сверла по быстрорежущей стали для сверления с внешним охлаждением, а также для фрезерования, нарезания резьбы и растачивания. Станок имеет цифровое управление и проста в эксплуатации.  Перемещение через портал позволяет уменьшить длину станины и сэкономить площадь пола.

    Особенности станка BOSM-DS5050:

    • Станок имеет портальную конструкцию, стабильно работает, с высокой точностью позиционирования и повторяющейся точностью позиционирования.
    • Перемещение на портале позволяет уменьшить длину станины и сэкономить площадь пола.
    • Станина токарного станка, продольный раздвижной стол, горизонтальный раздвижной стол, вертикальная раздвижная подушка и рабочий стол изготовлены из отливок, а портал имеет литейную конструкцию. Стабильная точность получена с помощью обработки искусственным старением.
    • Двусторонний синхронный привод обеспечивает параллельное движение и перпендикулярность оси Y к оси X в любом положении.
    • Сверлильная головка оснащена мощным серводвигателем для привода шпинделя через синхронное ременное колесо и синхронный ремень, с большим крутящим моментом на низкой скорости и небольшой вибрацией на высокой скорости, которая может выдерживать большую режущую нагрузку. Нарезание резьбы подходит для высокоскоростной обработки твердосплавных инструментов.
    • Станок может быть оснащен дополнительным магазинным инструментом для реализации функции автоматической смены инструмента во всех процессах обработки.

Характеристики
  • Страна производства
    Китай
    Производитель
    Jinan Zhangli Machinery Co.,Ltd.
    Бренд
    Bossman
    Модель
    BOSM-DS5050
    Длина х ширина, мм
    5000 x 5000
    Конус шпинделя
    BT50
    Наибольший диаметр сверления, мм
    96
    Мощность шпинделя, кВт
    37
    Расстояние от торца шпинделя до плоскости стола, мм
    300 - 900
    Повторяемость позиционирования на 2000 мм по осям X, Y, Z, мм/2000 мм
    0,025
    Ход оси X, мм
    5000
    Ход оси Y, мм
    5000
    Ход оси Z, мм
    600
    Быстрый ход по оси X, м/мин
    0 - 8
    Быстрый ход по оси Y, м/мин
    0 - 8
    Быстрый ход по оси Z, м/мин
    0 - 5
    Мощность серводвигателя по оси X, кВт
    2 x 4.2
    Мощность серводвигателя по оси Y, кВт
    4.2
    Мощность серводвигателя по оси Z, кВт
    4.2
    Точность позиционирования (X / Y / Z), мм
    ≤0.05
    Наибольшая нарезаемая резьба, мм
    M36
    Емкость инструментального магазина, шт
    24
    Скорость шпинделя, об/мин
    30 - 3000/60-6000
    Система ЧПУ
    KND/GSK/Siemens (опционально)
    Магазин инструментов
    Магазин ф.Окада на 24 инструмента (опционально)
    Источник питания, В
    380В, 50Гц
