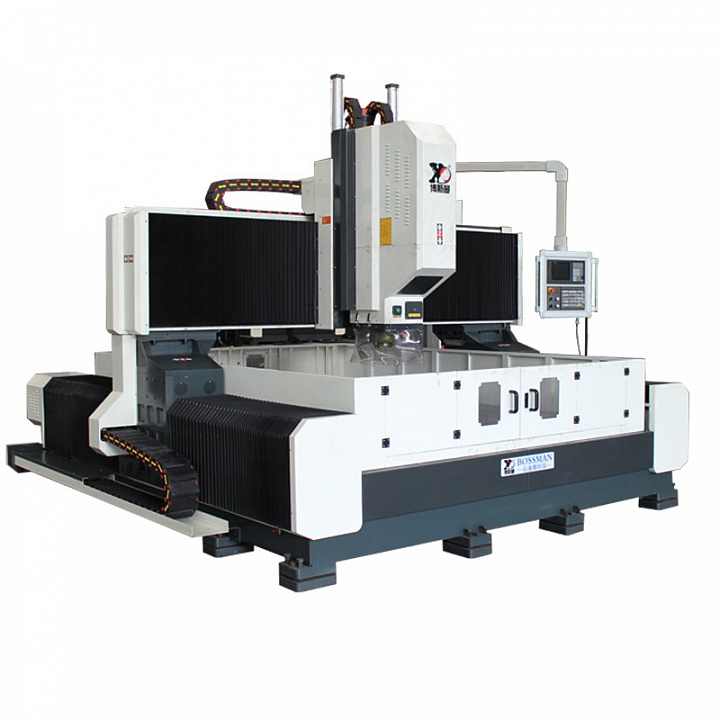

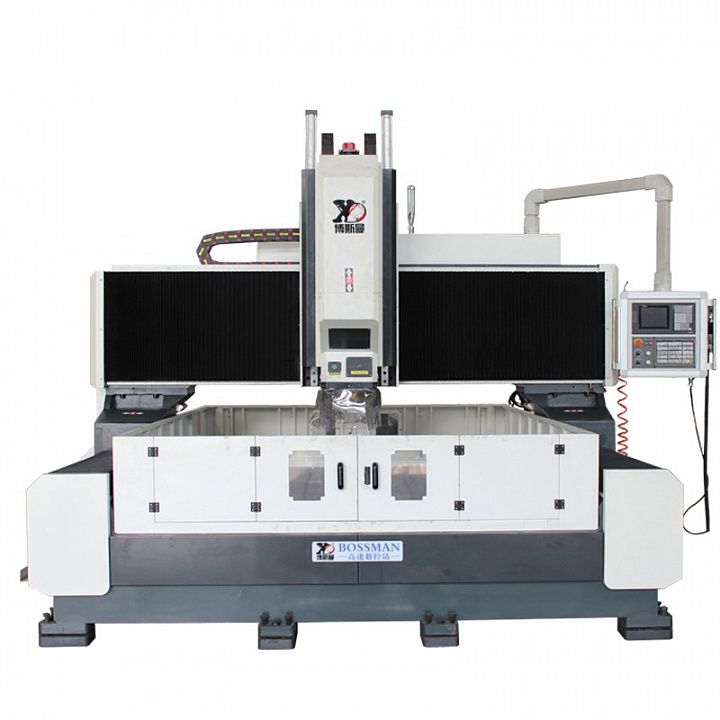

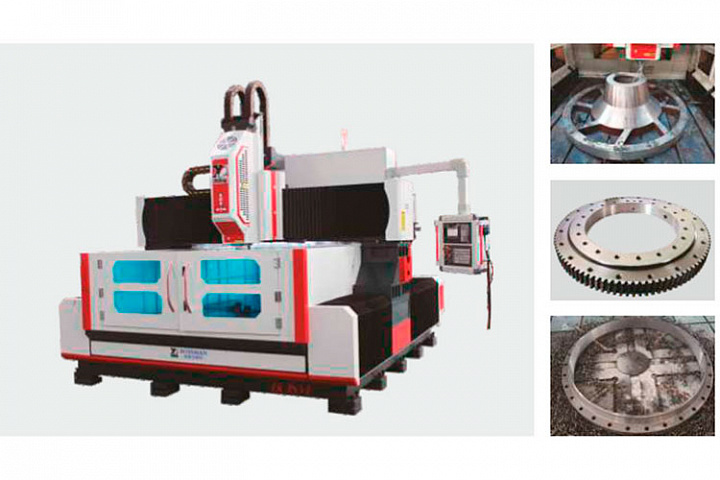

Высокоскоростной портальный станок с ЧПУ модели BOSM-DT2020 наиболее эффективен для сверления и фрезерования деталей типа трубная решетка, фланец, диск и кольца.
Цена по запросу
В корзину В корзине
Задать вопрос
Иванов Алексей Александрович
Исполнительный директор
+7 (341) 232-64-66
Описание
  • Станки этой серии являются комбинацией неподвижного основания и подвижных портала, каретки и ползуна. Поддерживающие и направляющие роликовые направляющие качения в сочетании высокоточные ШВП обеспечивают высокую точность позиционирования и повторяемость позиционирования.

    Рабочий стол

    Рабочий стол из высокопрочного чугуна с Т-образными пазами для надежного закрепления заготовки. Дополнительно возможна интеграция в стол конструкции с 4-х кулачковым гидравлическим самоцентрирующимся зажимным устройством со съемными кулачками.

    Портал

    Подвижный портал изготовлен из высокопрочного чугуна марки 250 (аналог СЧ24-44). Регулировочные болты опор находятся в нижней части станины, что позволяет легко выставить стол по горизонтальному уровню. Приводится в движение по осям X, Y, Z при помощи серводвигателей и высокоточных ШВП.

    Шпиндель

    В силовой шпиндельной головке установлен серводвигатель высокой мощности, который приводит в действие специальный прецизионный шпиндель путем передачи вращения через понижающий зубчатый ремень для увеличения крутящего момента. На шпинделе установлены передние трех-, двух- и пятирядные японские радиально-упорные подшипники для обеспечения бесступенчатого изменения скорости. Шпиндель оснащен высокоскоростным ротационным соединением. Это дает возможность использовать инструмент с внутренней подачей СОЖ. Функция подачи СОЖ через инструмент позволяет повысить эффективность резания, осуществить обработку глубоких отверстий, снизить износ инструмента и сократить эксплуатационные расходы. Высокий крутящий момент позволяет сверлить отверстия диаметром до 50мм и нарезать резьбу до М24 как в сквозных, так и в глухих отверстиях.

    Над шпиндельной головкой расположены два балансировочных цилиндра для уравновешивания веса шпиндельной головки станка. Это позволяет улучшить чистоту обработки и уменьшить износ ШВП по оси Z.

    Централизованная система автоматической смазки

    Портальные станки этой серии оснащены централизованной автоматической системой смазки, которое может автоматически подавать заданный объем смазки в движущиеся механизмы, такие как направляющие, шарико-винтовые пары и т.д.

    Защита направляющих

    Направляющие по осям X и Y станка оснащены гофрированной защитой от пыли и брызг, вокруг рабочего стола установлены металлические защитные ограждения.

    Тормоз для рельсовых направляющих

    Тормоз для рельсовых направляющих состоит из корпуса и исполнительного механизма. Это высокопроизводительное функциональное устройство, используемое совместно с роликовыми направляющими качения. Оно создает усилие зажима благодаря клиновидному блоку, значительно повышающее жесткость.

    Устройство автоматического удаления стружки и система охлаждения

    Устройство автоматического удаления стружки расположено в задней части станка и представляет собой конвейер цепного типа. Система совмещена с баком для сбора СОЖ, ее фильтрации и подачи в систему охлаждения. Насос высокого давления обеспечивает циркуляцию отфильтрованной охлаждающей жидкости и подачи ее в зону резания. Конвейер оснащен удобной тележкой для транспортировки стружки. Портальные станки этой серии оснащены как подачей СОЖ через шпиндель, так и внешней подачей СОЖ через выведенные сопла. При сверлении на высокой скорости обычно применяют подачу СОЖ через инструмент, а при легком фрезеровании – внешнюю подачу СОЖ.

Характеристики
  • Страна производства
    Китай
    Бренд
    Модель
    BOSM-DT2020
    Размер рабочей области (Д х Ш), мм
    2000 х 2000
    Конус шпинделя
    BT40 / BT50
    Диаметр сверления, мм
    2 - 40 / 2 - 60
    Диаметр нарезания резьбы, мм
    M6 - M24 / М6 - М36
    Скорость шпинделя, об/мин
    30 - 3000 / 30 - 6000
    Мощность двигателя шпинделя, кВт
    15 / 22
    Размер подачи машины: (Д x Ш х В), мм
    2000 х 2300 х 600
    Эффективный размер обработки: (Д х Ш х В), мм
    2000 х 2000 х 400/600
    Расстояние от шпинделя до стола
    200-600 / 400-800
    Перемещение по оси X, мм
    2000
    Перемещение по оси Y, мм
    2000
    Перемещение по оси Z, мм
    400
    Скорость ускоренных перемещений по оси X, м/мин
    0 - 8
    Скорость ускоренных перемещений по оси Y, м/мин
    0 - 8
    Скорость ускоренных перемещений по оси Z, м/мин
    0 - 4
    Мощность серводвигателя по оси X, кВт
    2,4
    Мощность серводвигателя по оси Y, кВт
    2,4 х 2
    Мощность серводвигателя по оси Z, кВт
    2,4
    Точность позиционирования (X / Y / Z), мм
    ± 0,05 / 300
    Точность повторного позиционирования (X / Y / Z), мм
    ± 0,025 / 300
    Источник питания, В
    380В, 50Гц
    Габариты ДхШхВ, мм
    4130 х 3620 х 3100
    Вес брутто, кг
    15500
