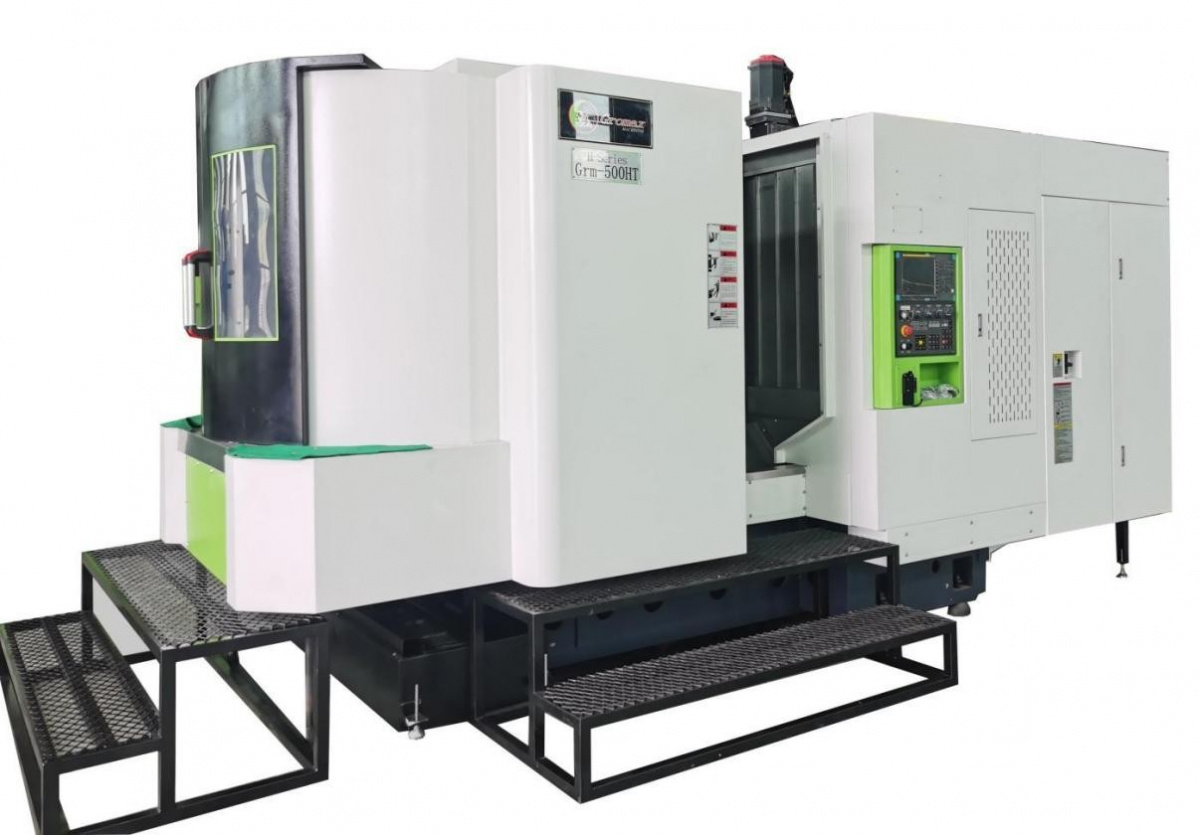

Двухпаллетный горизонтально-фрезерный обрабатывающий центр Grm-500HT-D

В наличии
Двухпаллетный горизонтально-фрезерный обрабатывающий центр Grm-500HT-D - это станок с ЧПУ, с горизонтальным расположением шпинделя и оснащённый системой автоматической смены палет. Данная конфигурация реализует принцип параллельной работы: обработка детали на одной палете происходит одновременно с загрузкой/разгрузкой заготовки на второй. Это исключает простои оборудования на вспомогательные операции, характерные для однопаллетных систем, и существенно повышает коэффициент его использования.
Цена по запросу
* Стоимость товара с НДС , актуальна на 08.09.2026
Уважаемые покупатели, компания оставляет за собой право изменять цены в связи с колебаниями валютных курсов, изменением условий поставок или другими рыночными факторами. Для получения актуального коммерческого предложения просим обращаться к менеджерам отдела продаж.
В корзину В корзине
Задать вопрос
Отдел продаж
+7 (341) 232-64-66
Описание

  • Двухпаллетный горизонтально-фрезерный обрабатывающий центр Grm-500HT-D - это станок с ЧПУ, с горизонтальным расположением шпинделя и оснащённый системой автоматической смены палет. Данная конфигурация реализует принцип параллельной работы: обработка детали на одной палете происходит одновременно с загрузкой/разгрузкой заготовки на второй. Это исключает простои оборудования на вспомогательные операции, характерные для однопаллетных систем, и существенно повышает коэффициент его использования.

    Технические характеристики

    Параметр

    Значение

    Рабочий стол

    Кол-во паллет, шт.

    2

    Наибольшая нагрузка на рабочий стол, кг

    600

    Наибольший диаметр вращения заготовки, мм

    700

    Количество резьбовых отверстий на поверхности стола, шт.

    М16-24 (без Т-образных пазов)

    Наименьший угол поворота, градус

    0,001°

    Размер рабочей поверхности паллеты, мм

    500 х 500

    Повторяемость позиционирования (в направлениях по осям X, Y, Z), мм

    ±0,02

    Наибольшая ошибка в позиционировании между двумя паллетами (в направлениях по осям X, Y, Z), мм

    ±0,02

    Точность позиционирования поворота стола, сек

    6

    Повторяемость позиционирования поворота стола, сек

    4

    Перемещения осей

    Перемещение по оси X (перемещение колонны влево - вправо), мм

    650

    Перемещение по оси Y (вертикальное перемещение шпинделя), мм

    650

    Перемещение по оси Z (перемещение рабочего стола вперед – назад), мм

    760

    Расстояние от оси шпинделя до поверхности рабочего стола, мм

    140-790

    Расстояние от торца шпинделя до оси рабочего стола, мм

    150-910

    Шпиндель

    Скорость вращения шпинделя, об/мин

    20000

    Мощность шпинделя (продолжительный режим/кратковременный режим 30 минут), кВт

    27,9/33,5

    Крутящий момент шпинделя (продолжительный режим/кратковременный режим 15 минут), кВт

    100/120

    Конус шпинделя

    BBT40

    Тип трансмиссии

    Шпиндель со встроенным двигателем

    Подачи

    Ускоренные подачи по осям X/Y/Z, м/мин

    20

    Рабочая подача, мм/мин

    10000

    Устройство автоматической смены инструмента

    Емкость магазина, шт.

    40

    Наибольший диаметр инструмента при заполненных соседних позициях, мм

    112

    Наибольший диаметр инструмента при пустых соседних позициях, мм

    200

    Наибольшая длина инструмента, мм

    350

    Наибольшая масса инструмента, кг

    18

    Время смены инструмента, сек

    6

    Другое

    Потребляемая мощность, кВА

    50

    Минимальное требуемое давление воздуха, бар

    6

    Объем СОЖ, л

    300

    Габаритные размеры станка (ДхШхВ), мм

    5100х3100х3100

    Масса станка, кг

    11000

    Основные компоненты станка

    Наименование

    Параметры

    Бренд

    Страна-производитель

    ЧПУ система

    FANUC 0i-MF Plus 1A

    FANUC

    Япония

    Шпиндель

    BBT40-20000 об/мин

    CELLS

    Тайвань

    ШВП

    X: R40 - Класс точности C3

    Y: R40 - Класс точности C3

    Z: R40 - Класс точности C3

    HIWIN/PMI/THK

    Тайвань/ Япония

    Линейные направляющие

    X: Шириной 45 мм, шариковые - 4 шт.

    кареток - Класс точности P

    Y: Шириной 35 мм, шариковые - 4 шт.

    кареток - Класс точности P

    Z: Шириной 45 мм, ролико-вые - 4 шт.

    кареток - Класс точности P

    HIWIN/PMI/THK

    Тайвань/ Япония

    Опорный подшипник винта ШВП

    X: Внутренний диаметр 30 мм.

    Внешний диаметр 62-6 - P4 класс точности

    Y: Внутренний диаметр 30 мм.

    Внешний диаметр 62-6 - P4 класс точности

    Z: Внутренний диаметр 30 мм.

    Внешний диаметр 62-6 - P4 класс точности

    NSK/FAG/KOYO

    Япония/ Германия

    Пневматическая система

    UFR/L-03

    SHAKO

    Тайвань

    Цилиндр для зажима инструмента

    6T

    HINAKA

    Тайвань

    Система смазки

    YET-T2P2

    SMUS

    Тайвань

    Маслоохладитель

    PC0-10PTS3

    Rucol

    КНР

    Электрические компоненты

    Schneider

    Франция

    Муфта

    NBK

    Япония/ Тайвань

    Релейный/ электромагнитный клапан

    OMRON

    Япония

    Металлическое ограждение

    Gromax

    Тайваньский завод
Характеристики
  • Страна производства
    Китай
    Производитель
    Gromax CNC Technology Co., Ltd
    Заметка под ценой об актуальности цены по дате
    Да
    Заметка под ценой о праве изменения цены
    Да
    Видео (код из Youtube):
    <iframe src="https://vk.com/video_ext.php?oid=-200149586&id=456239037&autoplay=0" width="720" height="405" style="background-color: #000" allow="autoplay; encrypted-media; fullscreen; picture-in-picture; screen-wake-lock;" frameborder="0" allowfullscreen></iframe>
    Габариты ДхШхВ, мм
    5100х3100х3100
    Вес нетто, кг
    11000
Комплектация
    • Система ЧПУ Fanuc 0i-MF Plus
    • Шпиндель BBT40-20000 об/мин со встроенным двигателем
    • Полное ограждение станка кабинетного типа
    • Освещение рабочей зоны
    • Сигнальная лампа (трехцветная)
    • Автоматическая система подачи СОЖ
    • Система для продува шпинделя воздухом
    • Маслоохладитель шпинделя
    • Централизованная автоматическая система смазки
    • Пистолет обдува сжатым воздухом
    • Пистолет подачи СОЖ
    • Карта памяти на 2 Гб
    • Регулируемые опоры для установки станка
    • Ленточный конвейер для удаления стружки и тележка
    • Магазин смены инструмента на 40 позиции манипуляторного типа (типа рука)
    • Теплообменник электрошкафа
    • Пульт MPG
    • Ящик для инструментов и инструмент для наладки станка
    • Угловой оптический энкодер
    • Руководство по эксплуатации станка на русском языке
