Заточной станок GS-66 предназначен для заточки 2, 3, 4-х зубых концевых фрез из инструментальной стали и твердых сплавов диаметром 3.0-16.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.
В корзину В корзине
Задать вопрос

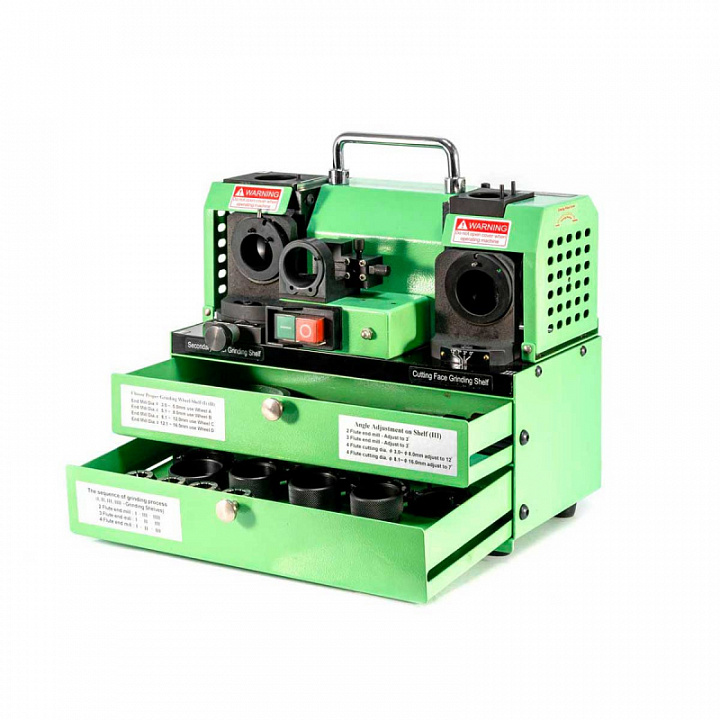

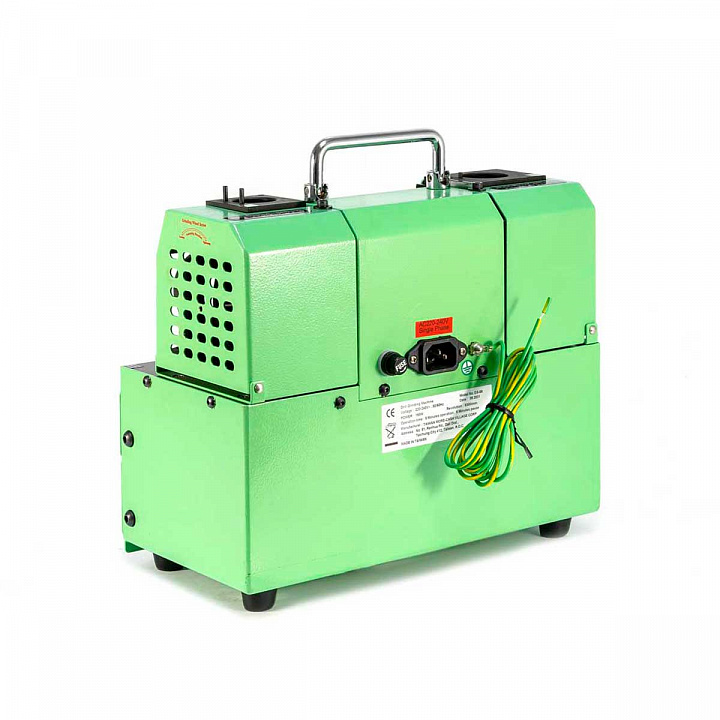

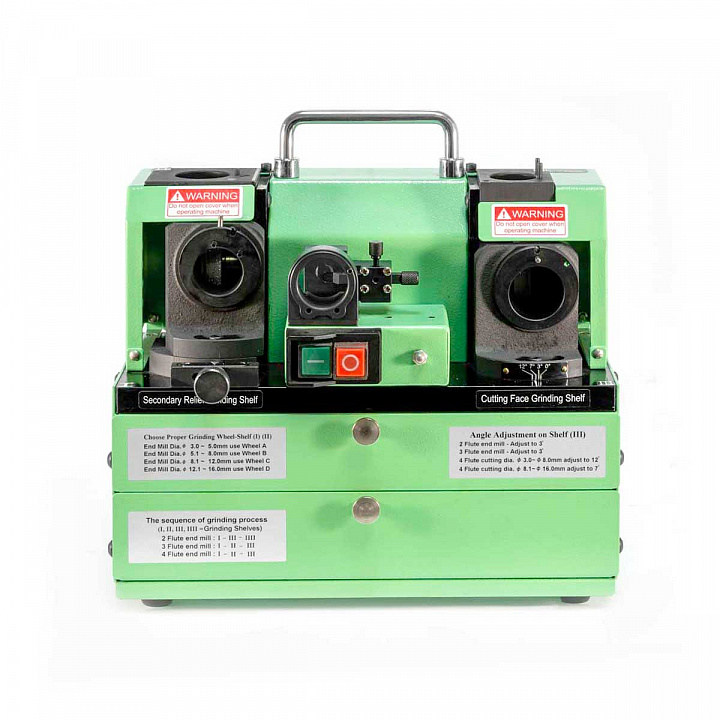

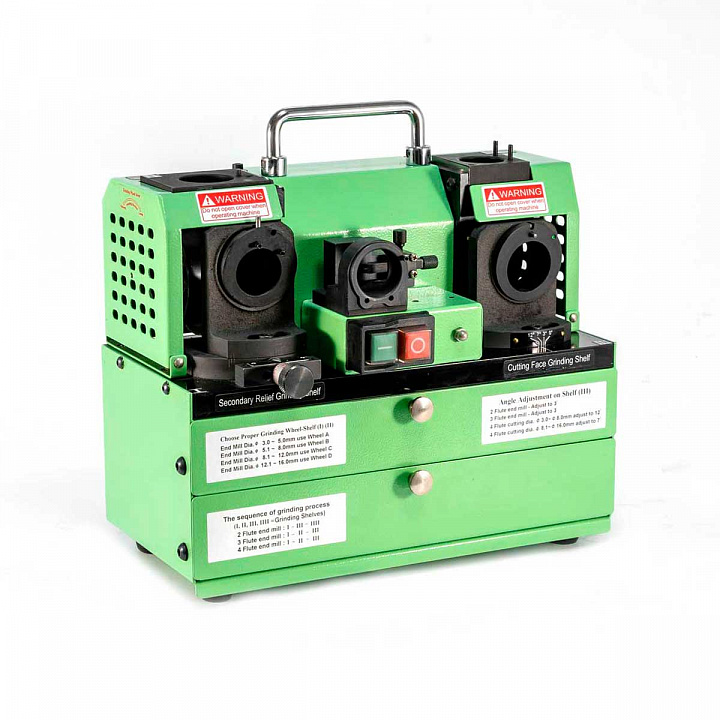

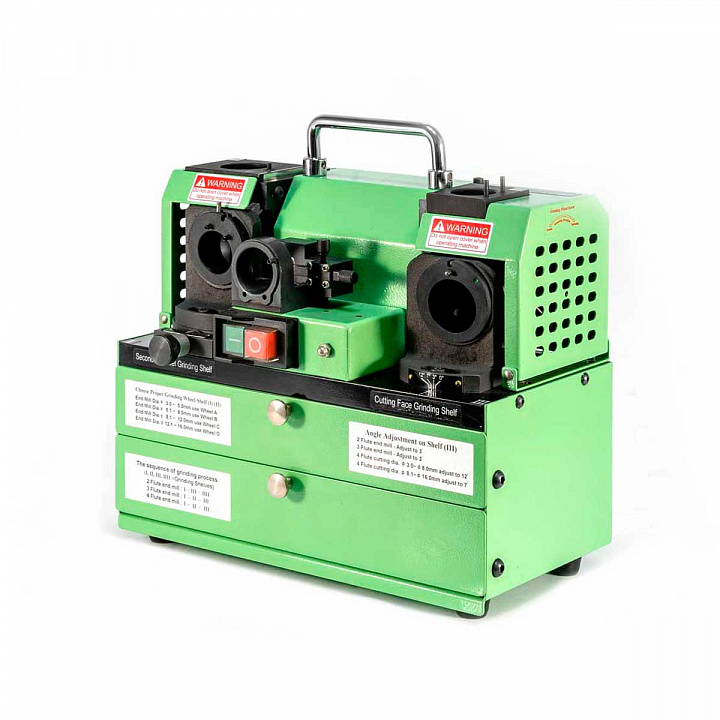

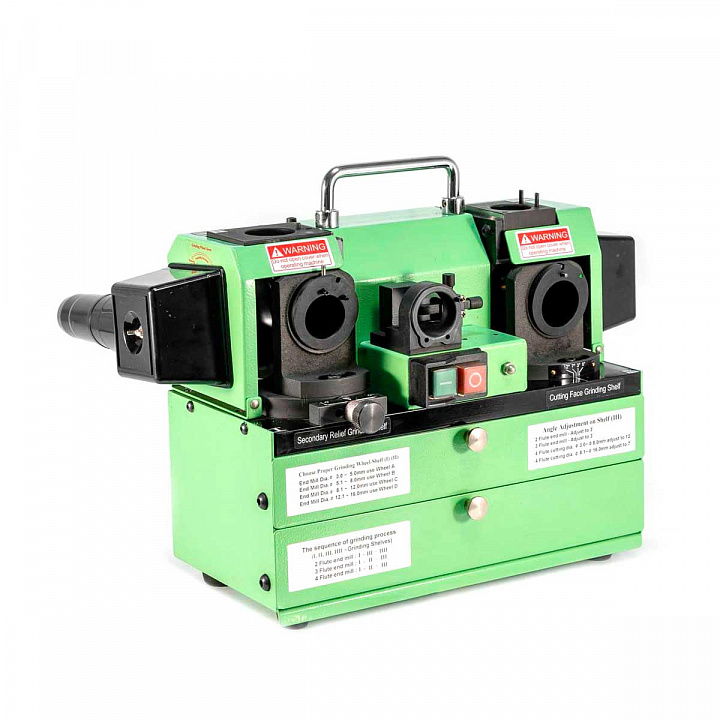

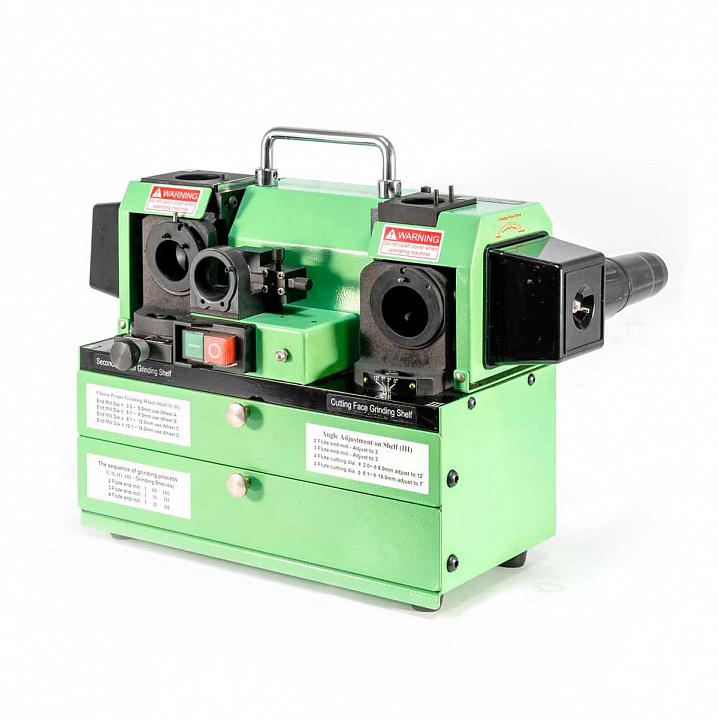

Настольный заточной станок GS-66 предназначен для заточки 2, 3, 4-х зубых концевых фрез из инструментальной стали и твердых сплавов диаметром 3.0-16.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.

В стандартную комплектацию станка входят два устройства для подключения вытяжной вентиляции.

Благодаря малому весу и габаритам заточной станок GS-66 мобилен и прост в переноске, а благодаря подключению к стандартной бытовой электросети напряжением 220 вольт можно выполнять заточные работы в быту или в небольшой мастерской.

В стандартный комплект поставки входят алмазные шлифовальные круги: SD 200А для Ø 3,0-5,0 мм, SD 200В для Ø 5,1-8,0 мм, SD 200C для Ø 8,1-12,0 мм, SD 200F (правый).


Особенности станка GS-66:

  • Два устройства для подключения вытяжной вентиляции;

  • Высокая точность шлифования в пределах 0,02 мм;

  • Доступность центральной резки;

  • Шлифование в пределах 1 минуты;

  • Высокопроизводительный двигатель;

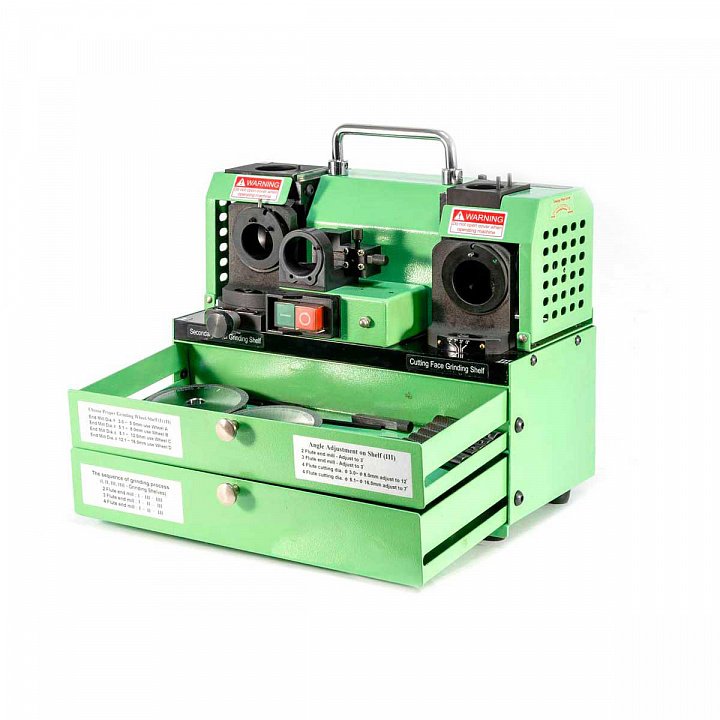

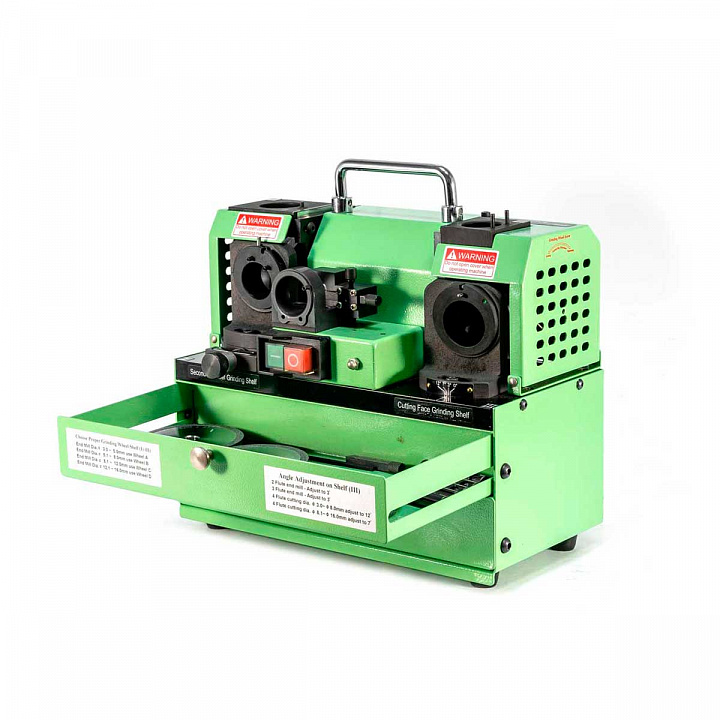

  • Компактный ящик для инструментов.


Вид затачиваемого инструмента

В процессе заточки осуществляется проточка канавок, заточка главного и вспомогательного задних углов.

Фрезы


Этапы заточки инструмента

Заточка инструмента осуществляется в три этапа:

1. Заточка фрезы по задней поверхности.

2. Проточка канавок.

3. Формирование заходности фрезы.

Фрезерная заточка

Конструкция станкпозволяет менять отрицательный угол при вершине фрезы в заданных диапазонах, что позволяет получать необходимую геометрию инструмента для конкретных задач.

Страна производства
Тайвань
Бренд
GSC
Модель
GS-66
Тип затачиваемого инструмента
Концевые фрезы
Диапазон диаметров затачиваемого инструмента, мм
3.0 - 16.0
Угол при вершине, °
0 - 12 (отрицательный)
Скорость вращения заточного круга, об/мин
5300
Источник питания, В
220В, 50Гц
Габариты ДхШхВ, мм
300х165х245
Габариты упаковки, мм
380х245х325
Вес нетто, кг
14
Вес брутто, кг
16.8

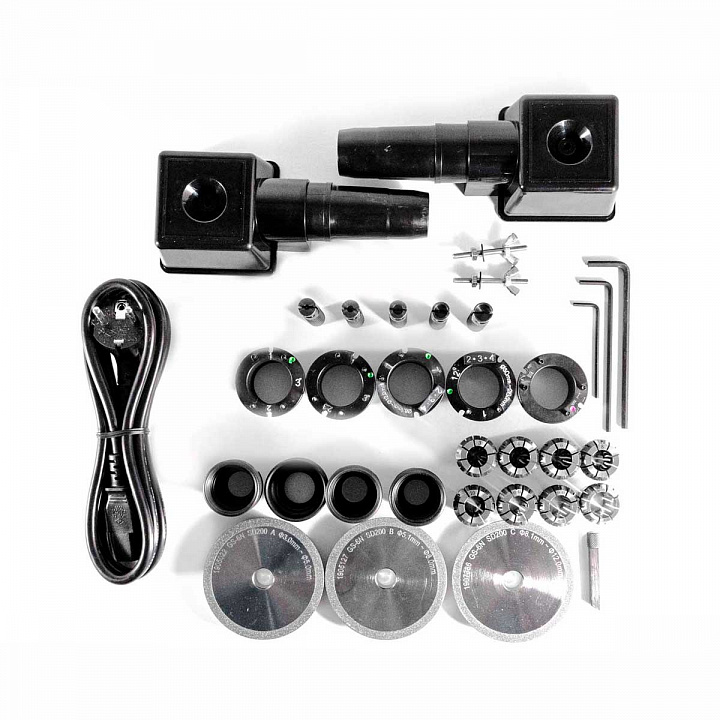

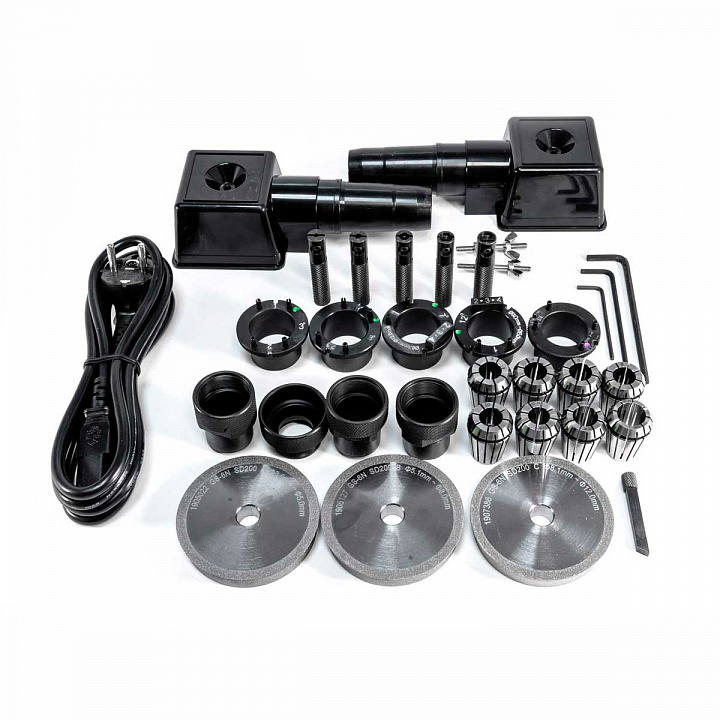

  • Круг шлифовальный алмазный 3" SD200 А (3,0-5,0 мм)
  • Круг шлифовальный алмазный 3" SD200 B (5,1-8,0 мм)
  • Круг шлифовальный алмазный 3" SD200 C (8,1-12,0 мм)
  • Круг шлифовальный алмазный 3" SD200 D (12,1-16,0 мм)
  • Круг шлифовальный алмазный 3" SD200 F (правый)

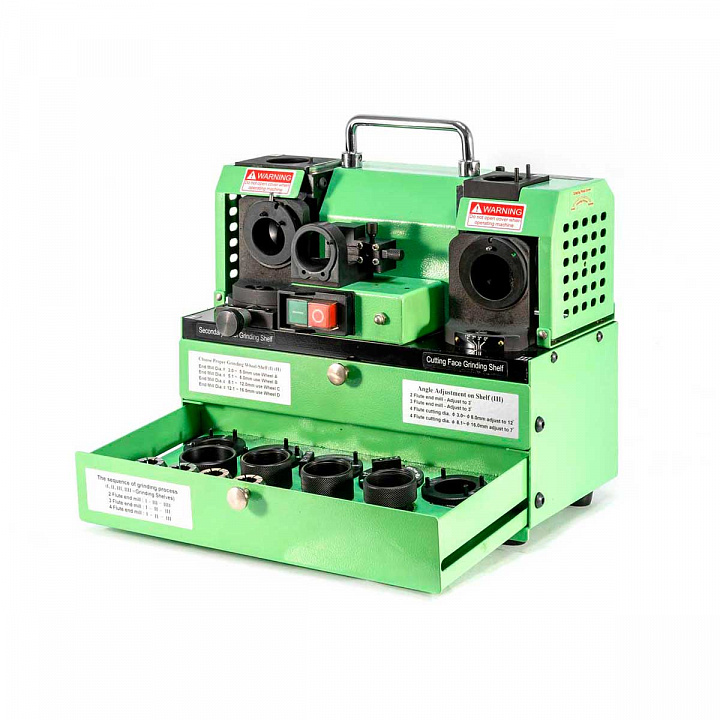

  • Набор цанг ER25 Ø 3-16 - 8 шт.
  • Цанговый зажим - 3 комплекта
  • Вспомогательная втулка - 5 шт.
  • Адаптеры (удлинители) - 5 шт. (Ø 3, 4, 6, 8, 10)
  • Ключи шестигранные 2 мм (1 шт), 3 мм (1 шт) и 4 мм (1 шт)
  • Устройства для подключения вытяжной вентиляции - 1 шт
  • Руководство по эксплуатации на русском языке
