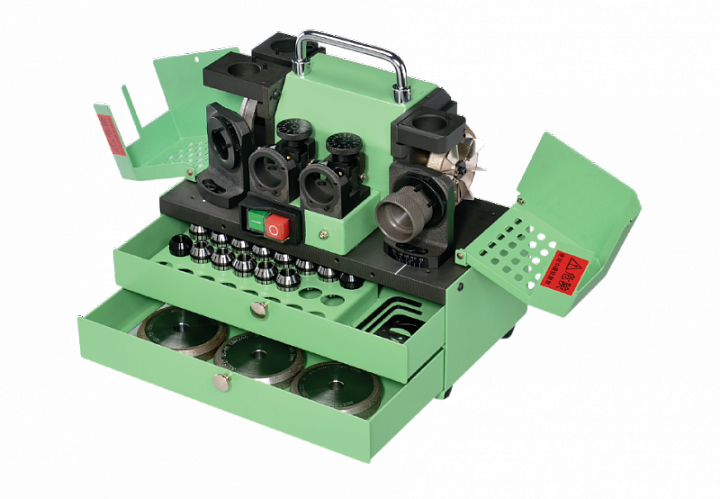

Заточной станок GS-10

Под заказ
Cтанок GS-10 предназначен для заточки высокоскоростных сверл SG ESS 7572P диаметром от 2 до 13 мм эльборовым и алмазным кругами.
В корзину В корзине
Задать вопрос
Анастасия Ширяева
Отдел продаж
+7 (341) 232-64-66
Описание

  • Заточной комбинированный настольный станок GS-10 применяется для заточки спиральных сверл. Он может оснащаться вытяжной вентиляцией.

    Станок заточной GS-10 имеет малый вес и габариты, что делает его мобильным. Благодаря возможности подключения к бытовой электро сети 220В на нем можно выполнять заточные работы дома, в гараже и в мастерской.


    Вид затачиваемого инструмента

    Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.

    Сверла


    Принцип заточки

    Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.

    Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:

    1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.

    2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.

    Принцип-заточки-сверла

    Заточка инструмента осуществляется в три этапа:

    1. Формирование второй плоскости.

    2. Заточка по задней поверхности.

    3. Подточка перемычки.

    заточка высокоскоростных сверл

Характеристики
  • Страна производства
    Тайвань
    Бренд
    GSC
    Модель
    GS-10
    Тип затачиваемого инструмента
    Сверла высокоскоростные / Спиральные сверла
    Диапазон диаметров затачиваемого инструмента, мм
    2.0 - 13.0
    Угол при вершине, °
    90 - 140 / 135
    Источник питания, В
    220В, 50Гц
    Габариты ДхШхВ, мм
    270x170x240
    Габариты упаковки, мм
    38 x245x325
    Вес нетто, кг
    15.5
    Вес брутто, кг
    16.5
Комплектация
    • Цанги ER20 Ø2-13 мм (14 шт.)
    • Цанговый зажим ER20
    • Металлические прокладки 0,1 мм (2 шт.) и 0,3 мм (1 шт.)
    • Ключи шестигранные 3 мм, 4 мм
    • Устройство для подключения вытяжной вентиляции
    • Приспособление для определения угла при вершине
    • Круг шлифовальный 3" CBN200 A (3.0-4.0 мм)
    • Круг шлифовальный 3" CBN200 B (4.1-6.0 мм)
    • Круг шлифовальный 3" CBN200 C (6.1-9.0 мм)
    • Руководство по эксплуатации на русском языке
