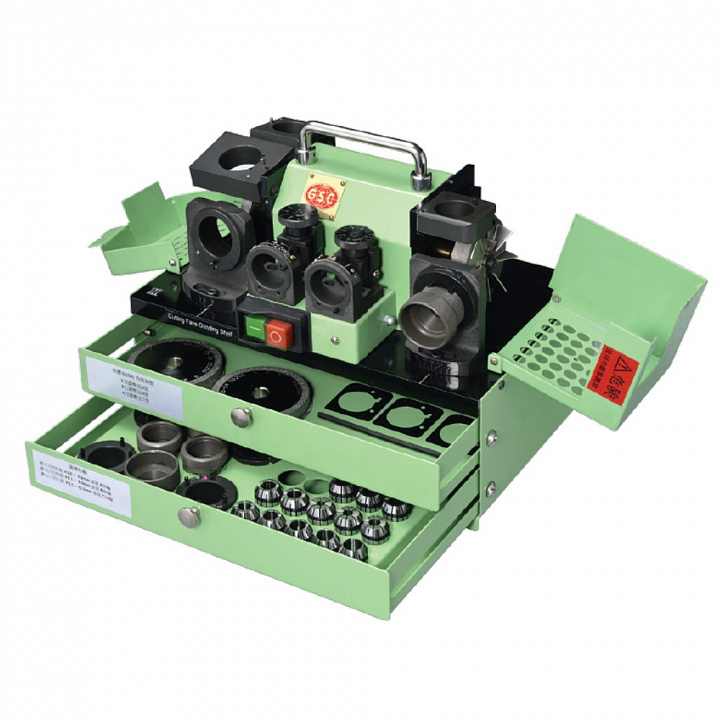

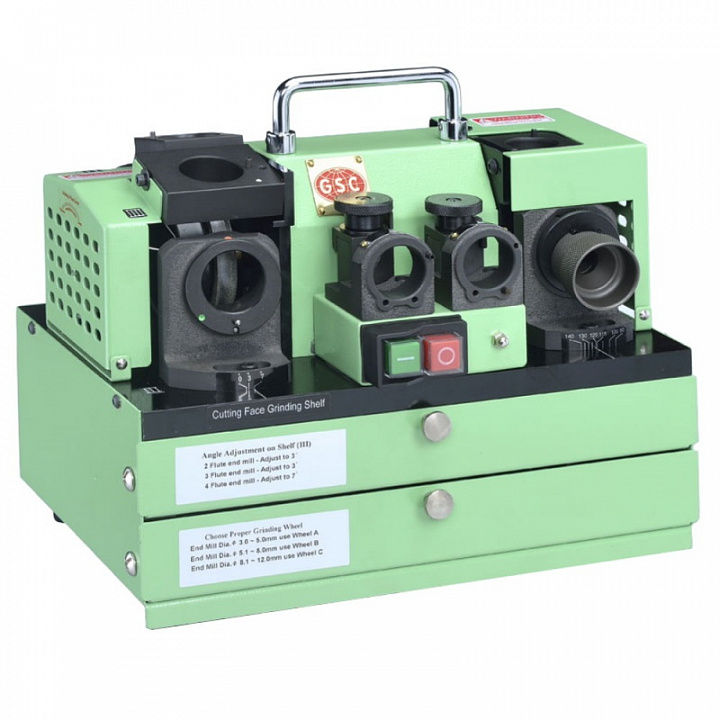

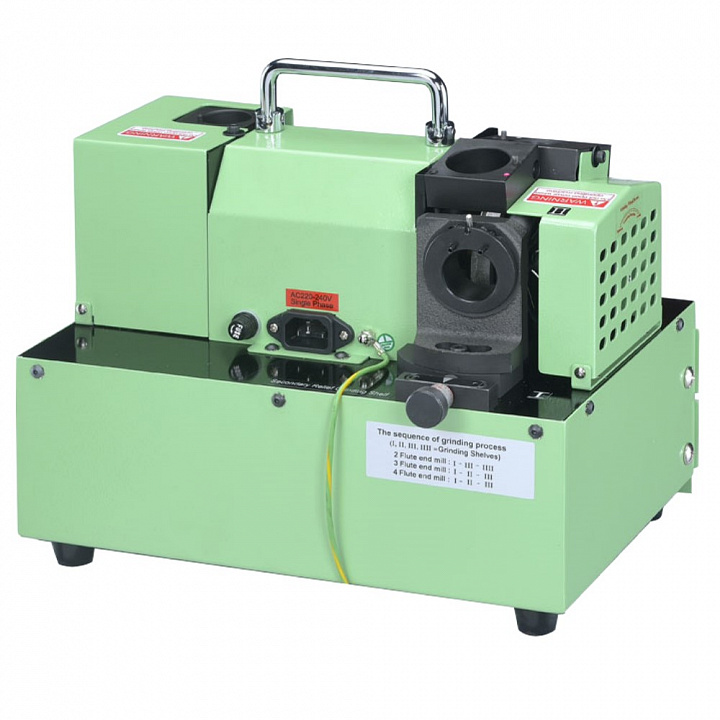

Заточной станок GS-61 для концевых фрез и спиральных сверл

Под заказ

Комбинированный заточной станок GS-61 предназначен для заточки спиральных сверл диаметром 2-13 мм (с расширением до 16мм) и 2-х, 3-х, 4-х зубчатых концевых фрез с диаметром 3-12 мм. (с расширением до 16 мм), изготовленных из быстрорежущей инструментальной стали и твердых сплавов. Заточка инструмента производится  эльборовыми и алмазными кругами.
В корзину В корзине
Задать вопрос
Описание
  • Настольный комбинированный заточной станок GS-61 предназначен для заточки спиральных сверл диаметром от  2 до 13 мм (с расширением до 16мм) и 2-х, 3-х, 4-х зубчатых концевых фрез с диаметром от 3 до 12 мм. (с расширением до 16 мм), изготовленных из быстрорежущей инструментальной стали и твердых сплавов. Заточка инструмента производится  эльборовыми и алмазными кругами.

    Благодаря малому весу и габаритам заточной станок GS-61 мобилен и прост в переноске, а благодаря подключению к стандартной бытовой электросети напряжением 220 вольт можно выполнять заточные работы в бытовых условиях, гараже, или в небольшой мастерской.

    В процессе осуществляется заточка по задней поверхности с затыловкой, подточка поперечной режущей кромки и проточка канавок, заточка главного и вспомогательного задних углов

    Особенности станка GS-61

    • Высокая точность шлифования в пределах 0,02 мм;
    • Шлифование сверла в пределах 20 секунд;
    • Шлифование фрезы в пределах 1 минуты;
    • Высокопроизводительный двигатель;
    • Компактный ящик для инструментов.

    Вид затачиваемого инструмента

    Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.

    Вид фрез и сверла

    Принцип заточки

    Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.

    Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:

    1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.
    2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.

    Принцип-заточки-сверла

    Заточка концевых фрез осуществляется в три этапа:

    1. Заточка фрезы по задней поверхности
    2. Проточка канавок
    3. Формирование заходности фрезы

    Фрезерная заточка

    Конструкция станок позволяет менять отрицательный угол при вершине фрезы в заданных диапазонах, что позволяет получать необходимую геометрию инструмента для конкретных задач.

Характеристики
  • Страна производства
    Тайвань
    Бренд
    GSC
    Модель
    GS-61
    Тип затачиваемого инструмента
    Концевые фрезы / Спиральные сверла
    Диапазон диаметров затачиваемого инструмента, мм
    2.0 - 13.0
    Угол при вершине, °
    90 - 140
    Скорость вращения заточного круга, об/мин
    5300
    Источник питания, В
    220В, 50Гц
    Габариты ДхШхВ, мм
    315х255х 255
    Габариты упаковки, мм
    390х280х360
    Вес нетто, кг
    14.115
    Вес брутто, кг
    16.435
Комплектация
    • Круг шлифовальный эльборовый 3" CBN200 для GS-1 для заточки сверл из быстрорежущей стали - 1 шт. (справа);
    • Круг шлифовальный алмазный 3" SD200 (А Ø3-5мм., В Ø5,1-8мм., С Ø8,1-12мм.) для заточки фрез из твёрдых сплавов - 3 шт. (слева);
    • Набор цанг ER20 Ø2-13мм - (13 шт.);
    • Цанговый зажим ER20 для спиральных сверл -1 комп.;
    • Цанговый зажим ER20 для концевых фрез - 3 комп.;
    • Вспомогательная втулка 4 шт.
    • Металлические прокладки 0,1 мм (2 шт), 0,3 мм (1 шт);
    • Ключи шестигранные 3 мм, 4 мм.;
    • Устройство для подключения вытяжной вентиляции - 2 шт;
    • Приспособление для проверки параллельности;
    • Руководство по эксплуатации на русском языке.
