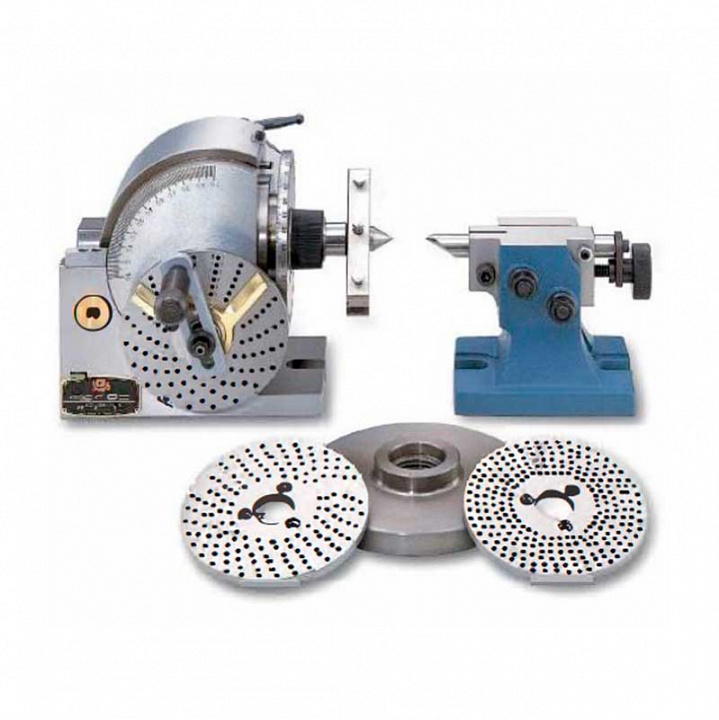

Головка делительная BS-0
Рекомендуем
Под заказ
Полууниверсальная делительная головка -это упрощенный тип универсальной делительной головки, может использоваться для непосредственной и опосредованной угловой индексации.
Цена по запросу
Задать вопрос
Ирина Кирова
+7 (341) 232-64-66
sales03@kamimtex.com
Скопировать Email
Описание
-
Полууниверсальная делительная головка -это упрощенный тип универсальной делительной головки, может использоваться для непосредственной и опосредованной угловой индексации. Никаких вспомогательных приспособлений для работы с дифференциальной угловой индексацией не включено, но вся конструкция делительной головки и задней бабки идентична конструкции универсального типа. Блок имеет диск непосредавенного деления с 24 отверстиями, позволяющими непосредственное деление на 2,3,4,6,8, 12 и 24 делений. Три других делительных диска предлагаются как стандартные для облегчения опосредованной угловой индексации всех делений от 2 до 50, а также наиболее применяемых делений до 380.
Спецификация
Модель A B C D E F G Вес, кг BS-0* 189 160 100 173 16 91 140 22 BS-1 293 210 128 220 16 114 156 32
Задняя бабка для BS-0 и BS-1
Модель a b c d e f Конус Осевые отверстия шпинделя BS-0* 90 105 16 100 166 127 B&S №7 18 BS-1 108 134 16 128 184 150 B&S №9
20
Делительные диски А, В, С:
Количество отверстий делительного диска (передаточное отношение червячной передачи 40:1) Диск A 15 16 17 18 19 20 Диск B
21 23 27 29 31 33 Диск C
37 39 41 43 47 49
Если вам необходима консультация по выбору делительной головки или вы хотите уточнить цену на выбранную модель, свяжитесь с нами удобным для вас способом:
- тел.: +7 (3412) 326-466
- e-mail: sales@kamimtex.com
