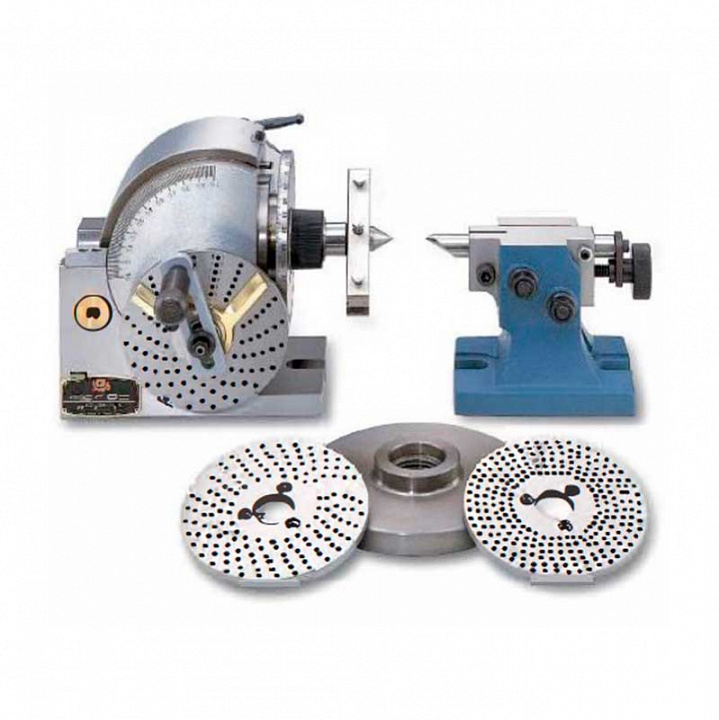

Головка делительная BS-1

Рекомендуем
Под заказ
Полууниверсальная делительная головка -это упрощенный тип универсальной делительной головки, может использоваться для непосредственной и опосредованной угловой индексации.
В корзину В корзине
Задать вопрос
Анастасия Ширяева
Отдел продаж
+7 (341) 232-64-66
Описание

  • Полууниверсальная делительная головка -это упрощенный тип универсальной делительной головки, может использоваться для непосредственной и опосредованной угловой индексации. Никаких вспомогательных приспособлений для работы с дифференциальной угловой индексацией не включено, но вся конструкция делительной головки и задней бабки идентична конструкции универсального типа. Блок имеет диск непосредавенного деления с 24 отверстиями, позволяющими непосредственное деление на 2,3,4,6,8, 12 и 24 делений. Три других делительных диска предлагаются как стандартные для облегчения опосредованной угловой индексации всех делений от 2 до 50, а также наиболее применяемых делений до 380.

    делительная головка

    Спецификация

    Модель A B C D E F G Вес, кг
    BS-0 189 160 100 173 16 91 140 22
    BS-1* 293 210 128 220 16 114 156 32

    Задняя бабка для BS-0 и BS-1

    Модель a b c d e f Конус  Осевые отверстия шпинделя
    BS-0
    		 90 105 16 100 166 127 B&S №7 18
    BS-1* 108 134 16 128 184 150 B&S №9
    		 20

    Делительные диски А, В, С:

    Количество отверстий делительного диска (передаточное отношение червячной передачи 40:1)
    Диск A 15 16 17 18 19 20
    Диск B
    		 21 23 27 29 31 33
    Диск C
    		 37 39 41 43 47 49

    Если вам необходима консультация по выбору делительной головки или вы хотите уточнить цену на выбранную модель, свяжитесь с нами удобным для вас способом:

Характеристики
  • Страна производства
    Тайвань
    Бренд
    HOMGE
    Модель
    BS-1
    Вес брутто, кг
    32
Комплектация
    • Задняя бабка
    • Комплект делительных дисков
    • 6" 3-кулачковый патрон для BS-1
    • 5" 3-кулачковый патрон для BS-1 (дополнительная комплектация)
