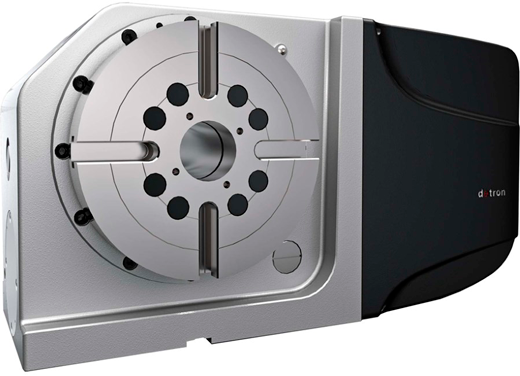

Поворотный стол c ЧПУ NXA-170S
В наличии
Поворотный стол c ЧПУ NXA-170S (GXA)
Цена по запросу
* Стоимость товара с НДС , актуальна на 24.09.2026
Уважаемые покупатели, компания оставляет за собой право изменять цены в связи с колебаниями валютных курсов, изменением условий поставок или другими рыночными факторами. Для получения актуального коммерческого предложения просим обращаться к менеджерам отдела продаж.
Задать вопрос
Ирина Кирова
+7 (341) 232-64-66
sales03@kamimtex.com
Скопировать Email
Описание
-
Поворотный стол NXA-170 с ЧПУ, 4-х осевая версия:
N — Червячная зубчатая передача
X — Вертикальное и горизонтальное применение
A — Новая эволюционная модель
170 — Размер стола
S — Высокоточный пневматический тормоз
Преимущества:
- Эксклюзивная запатентованная пневматическая двухпоршневая тормозная система.
- Более высокая скорость вращения. Оснащается высокоточным подшипником со скрещенными роликами.
- Зацепление зубьев на полную глубину осуществляется двухзаходным червячным приводом, что обеспечивает более высокий КПД и меньший боковой зазор.
- Запатентованный высокопрочный сплав повышает износостойкость червячного колеса на 260% по сравнению со стандартным материалом других производителей
ПОВОРОТНЫЙ СТОЛ УВЕЛИЧИВАЕТ ЦЕННОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ СТАНКОВ.

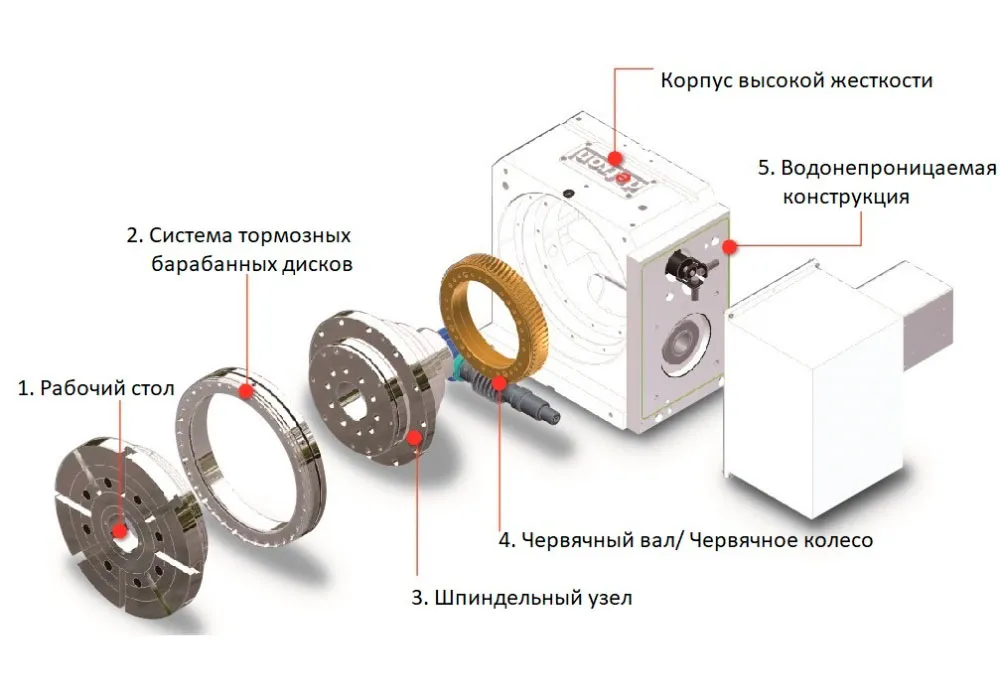

1. Рабочий стол.
Преимущества системы позиционирования:
Высокая точность при установке зажима в центральном отверстии рабочего стола.
Отверстие большого диаметра позволяет устанавливать многопотоковый маслораспределитель.
2. Система тормозных барабанных дисков.
При высоком давлении гидравлической системы отсутствует утечки масла из тормозной системы, что обеспечивает увеличенный крутящий момент при зажиме.
Термическая обработка и шлифовка тормозного диска обеспечивают высокую износостойкость и высокую степень твердости. Так же все вышеуказанное обеспечивает большую силу зажима.
Тормозной диск имеет точную округлую и цилиндрическую форму, что позволяет минимизировать смещение вращающегося центра и ошибки позиционирования при торможении.
3. Шпиндельный узел.
Размер роликов увеличен на 20-30%
Размер направляющей качения увеличен на 70-80%
Данные направляющие значительно толще, чем направляющие прочих производителей, жесткость в тяжелых режимах обработки значительно выше.
Минимальное количество составных узлов в механизме обеспечивает минимальные отклонения при сборке узла, высокую точность индексации и повторяемость.
4. Червячный вал/Червячное колесо.
Поворотный стол походит для работы в тяжелых режимах за счет двухнаправляющего червячного винта и увеличенной глубины зубьев.
Червячный вал вращается при помощи специально сконструированного механизма, который состоит из радиальных подшипников типа RN и фланца, установленного между втулкой и гайкой. Отверстие втулки в данной конструкции является высокопрочной и не подвержено износу. Результат - увеличенная концентричность червячного вала и высокая точность позиционирования.
Червячный вал устанавливается в нижнюю часть поворотного стола и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличенный срок службы.
5. Водонепроницаемая конструкция.
Электронные узлы защищены герметичным кожухом, О-образное кольцо предотвращает попадания жидкости СОЖ к двигателю.

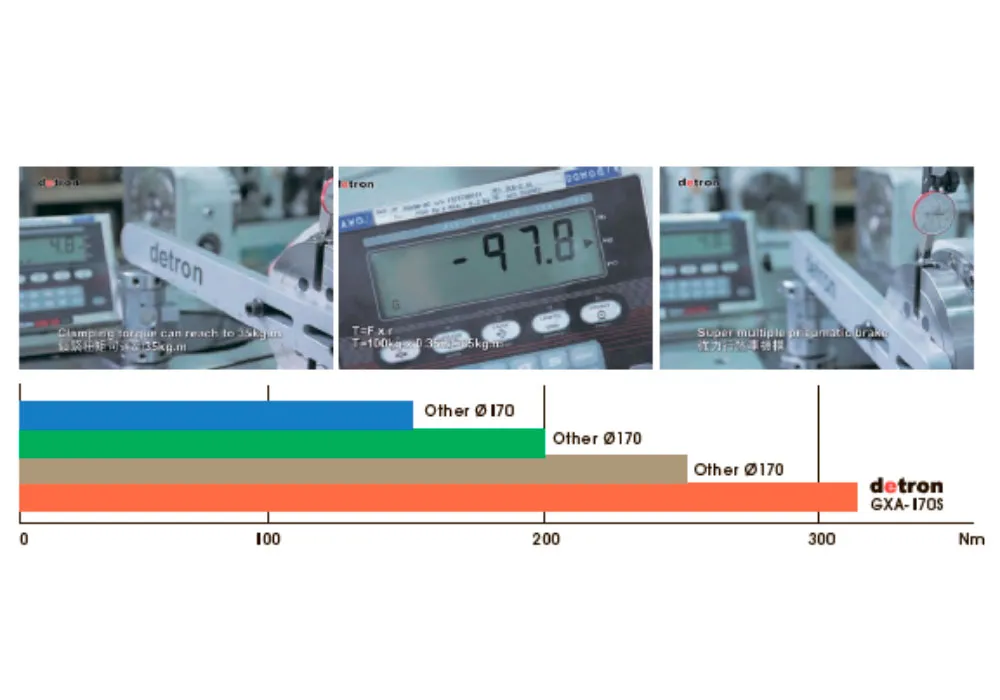

ПРАКТИЧЕСКИ ПОДТВЕРЖДЕННОЕ УСИЛИЕ ЗАЖИМА
NXA-170S сохраняет стабильное положение при повторяющихся усилиях на зажим 300 Нм (+10%). Эта проверка на зажим является частью стандартной процедуры испытаний каждого detron продукта.
На диаграмме сравнение с диаметром рабочего стола 170 с другими производителями.
СОВМЕСТИМОСТЬ СО СТАНКАМИ
Cовестим с многими мировыми производителями станков. Производитель организует строгий контроль качества на всех этапах производства, и благодаря продуманной конструкции обеспечивается простая интеграция со всеми станочными системами.
У нас можно уточнить техническую совместимость вашего оборудования с поворотными столами.
