Отрезной станок GS-13 для предварительной обработки инструмента

Рекомендуем
Под заказ

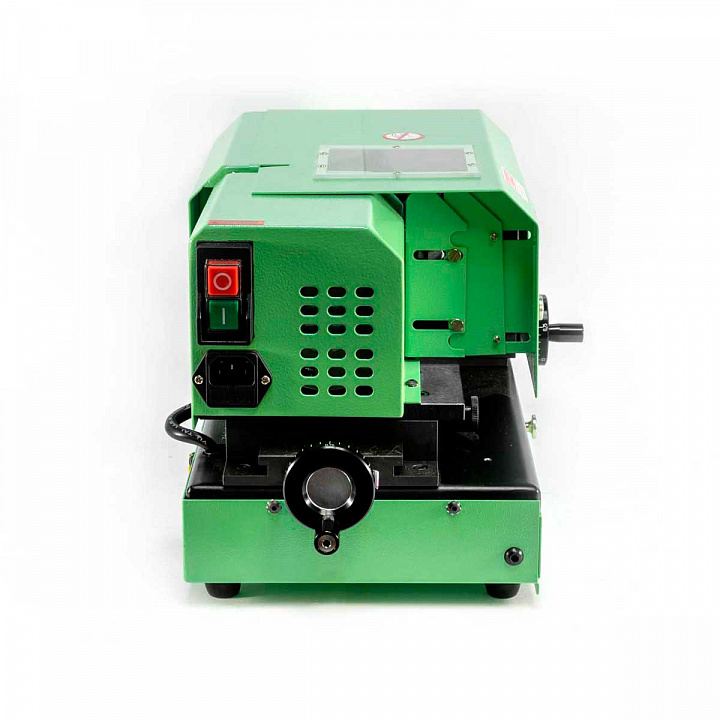

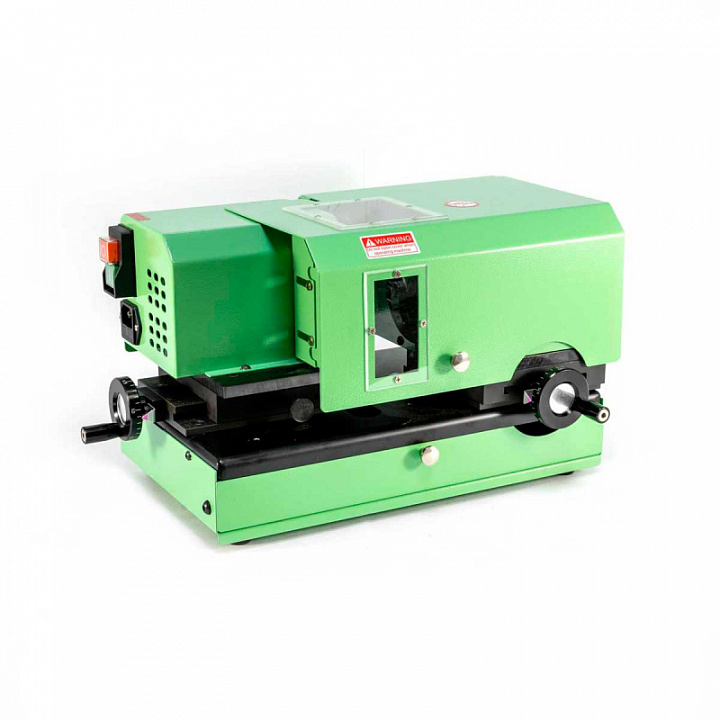

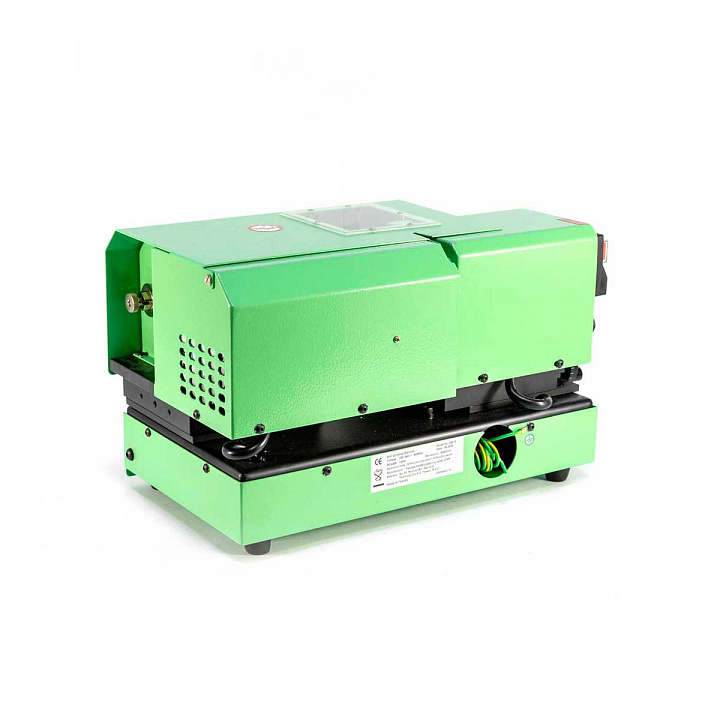

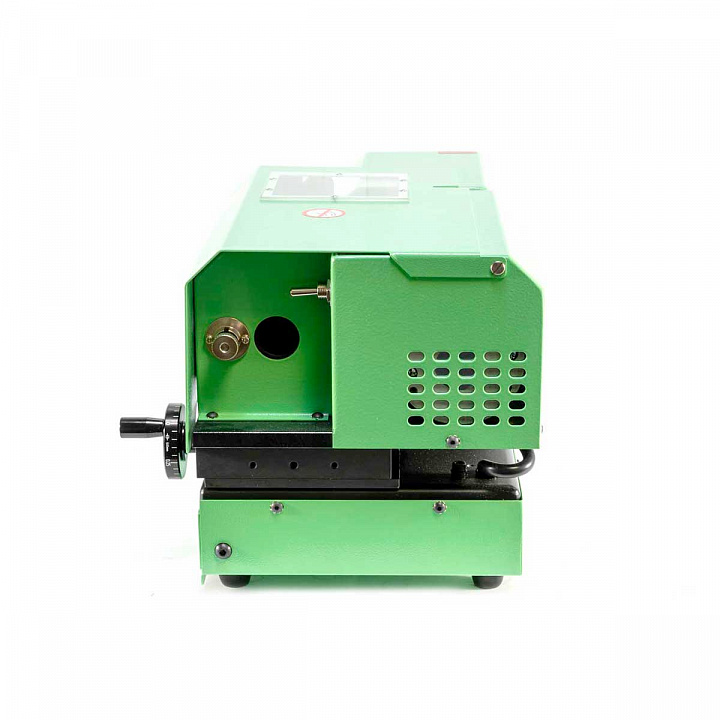

Станок отрезной GS-13 для концевых фрез.
Бренд: GSC, Тайвань
На станке производится отрезка изношенной режущей части концевого цельного инструмента (фреза) диаметром от ø3 мм до ø16 мм.
Цена по запросу
Гарантия
Доставка
Иванов Алексей
Отдел продаж
+7 (341) 232-64-66
Описание

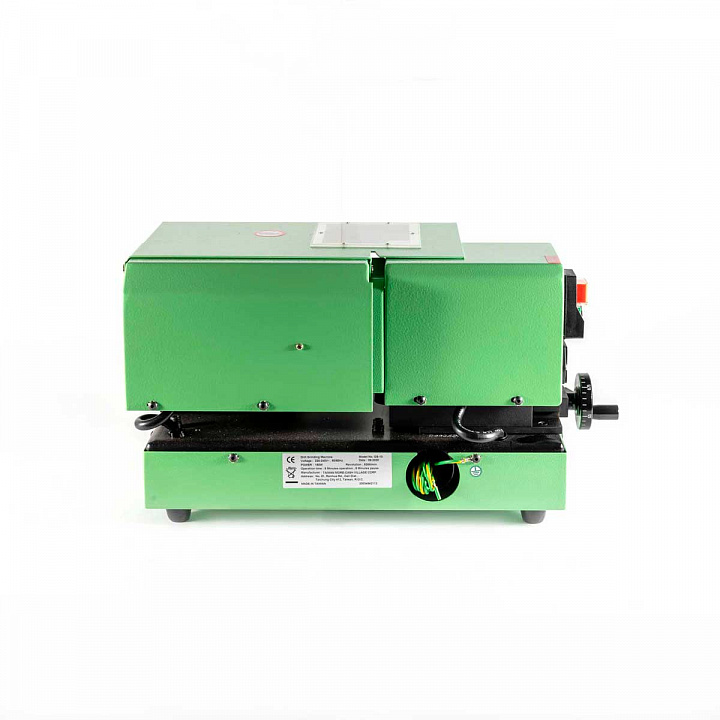

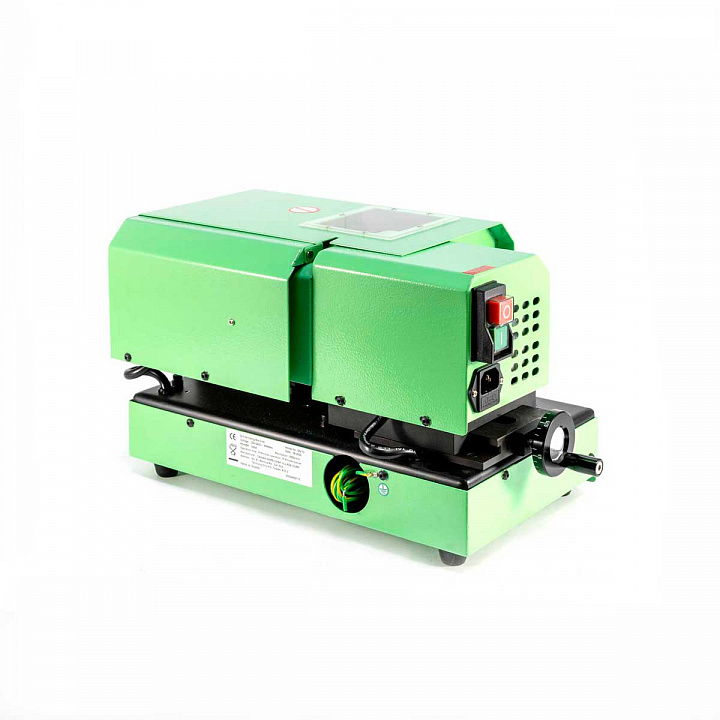

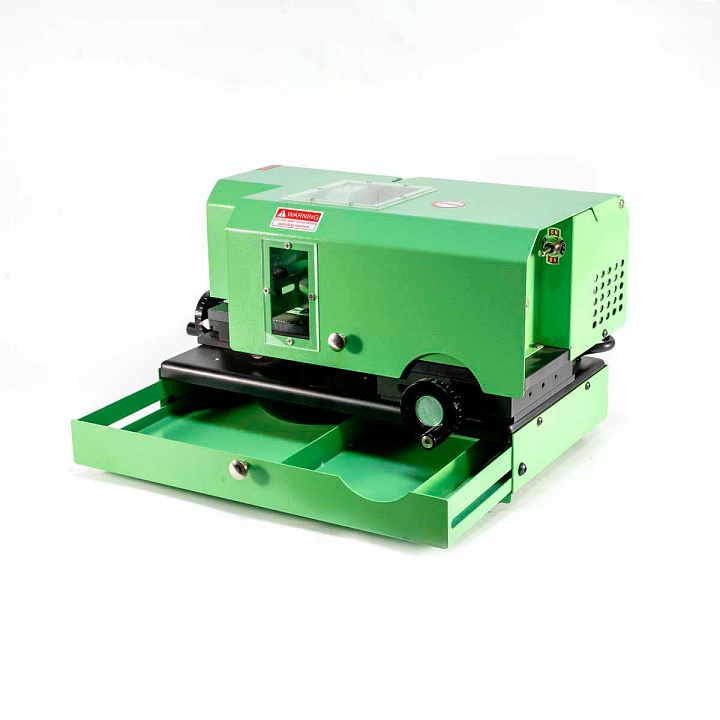

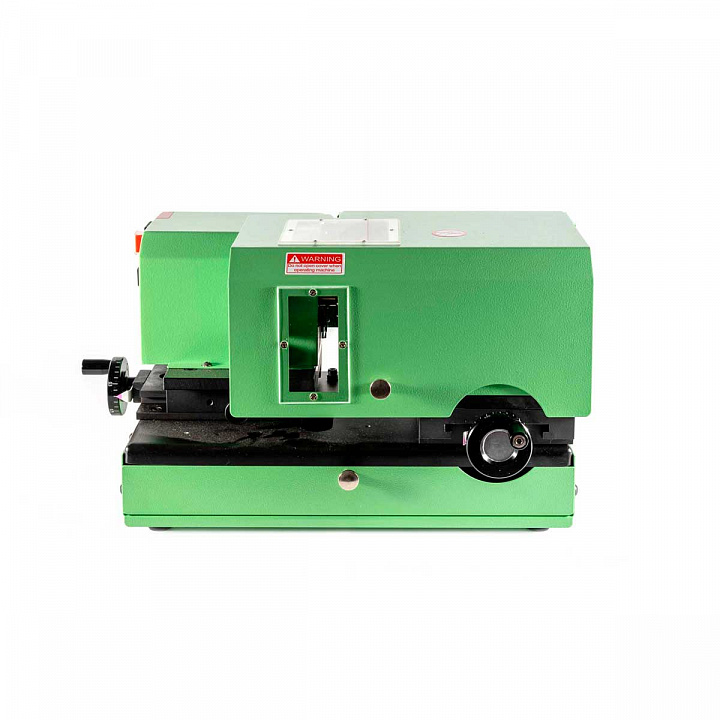

  • Станок отрезной GS-13 входит в число станков заточных GSC. Однако функционал станка значительно отличается от станков этой группы: отрезка вместо заточки. Главное назначение – это подготовка инструмента к последующей переточке на заточных станках GS-6, GS-26, GS-66, GS-76. Отрезной станок GS-13 предназначен для отрезки изношенной режущей части концевой цельной фрезы диаметром от ø3 мм до ø16 мм. Ровный прямой срез влияет на равномерность износа шлифовального круга на заточном станке для концевых цельных фрез и на время, затрачиваемое на переточку, на следующем этапе.

    В зависимости от материала фрезы выбирается и устанавливается отрезной круг на станок. Для фрез из быстрорежущей стали рекомендуем использовать эльборовый круг, а для твердосплавных фрез – алмазный. Оба круга входят в стандартный комплект поставки.

    Сквозное отверстие шпинделя и патрона предполагает установку длинных фрез, однако наибольшая длина отрезаемой части ограничена конструктивно и составляет 15 мм.

    Вращение отрезного круга и отрезаемого инструмента происходит в одном направлении, но с разной скоростью. В среднем время отрезки одного инструмента составляет чуть больше 1 минуты.

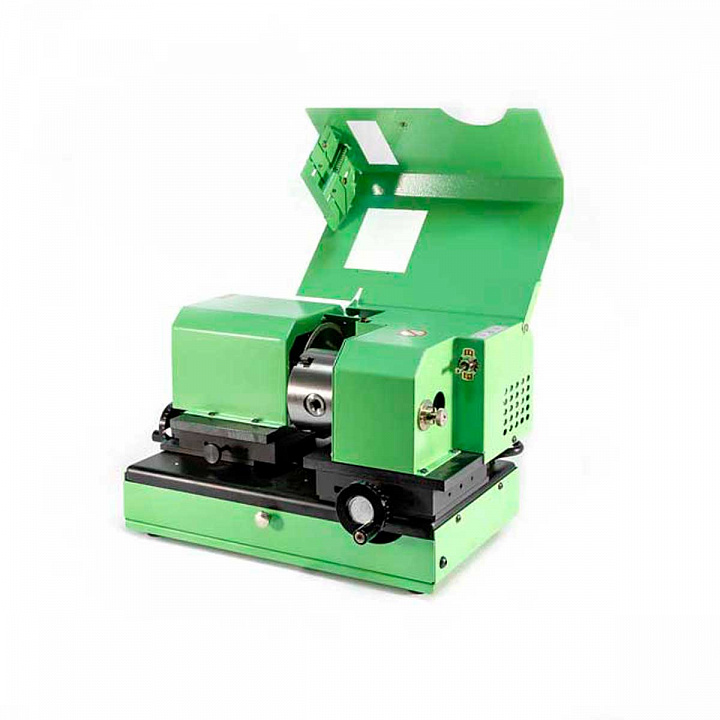

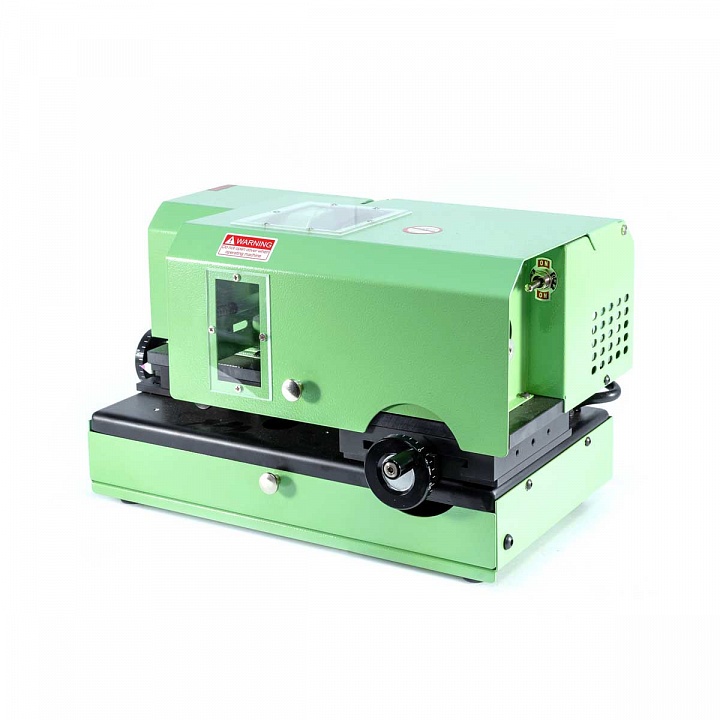

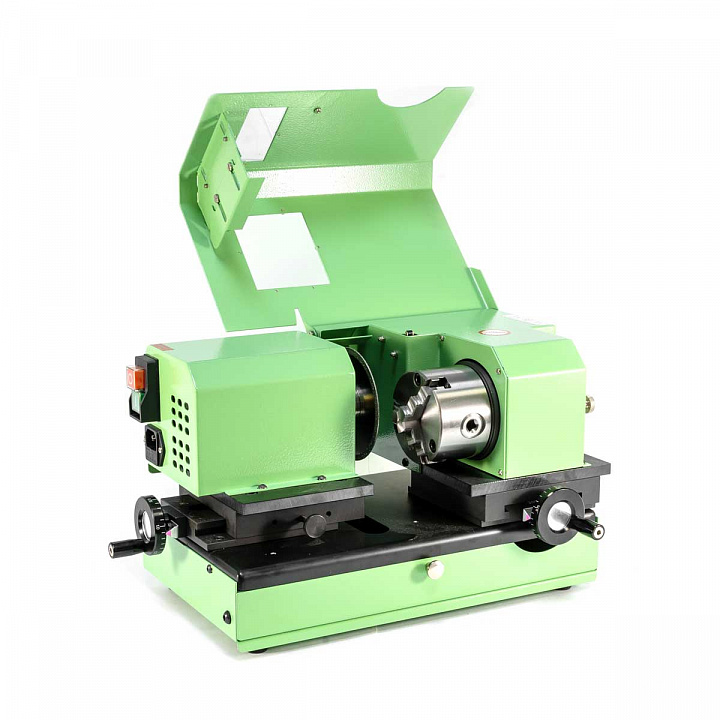

    Станок оснащен полным защитным ограждением для обеспечения безопасной работы. В ограждении предусмотрены смотровые окна для контролирования процесса отрезки инструмента. На закрытие-открытие защитного ограждение установлен концевой выключатель, который не позволит включить станок без опущенного ограждения.

    Отгрузка оборудования производится со склада в г. Воткинск самостоятельным вывозом либо с терминала согласованного Грузоперевозчика в городах Воткинск и Ижевск.

    Гарантия на станок составляет 12 месяцев с даты продажи.

    Купить станок отрезной GS-13 или задать вопрос можно обратившись наиболее удобным способом:

    Тел.: +7 (3412) 326-466

    E-mail: sales@kamimtex.com

Характеристики
  • Страна производства
    Тайвань
    Бренд
    GSC
    Модель
    GS-13
    Консультант
    Диаметр отрезаемого инструмента, мм
    3.0 - 16.0
    Длина реза (макс.), мм
    15
    3-кулачковый патрон
    Есть
    Скорость вращения заточного круга, об/мин
    5000
    Источник питания, В
    220В, 50Гц
    Габариты ДхШхВ, мм
    380 x 230 x 220
    Габариты упаковки, мм
    480 x 320 x 330
    Вес нетто, кг
    27.5
    Вес брутто, кг
    29.5

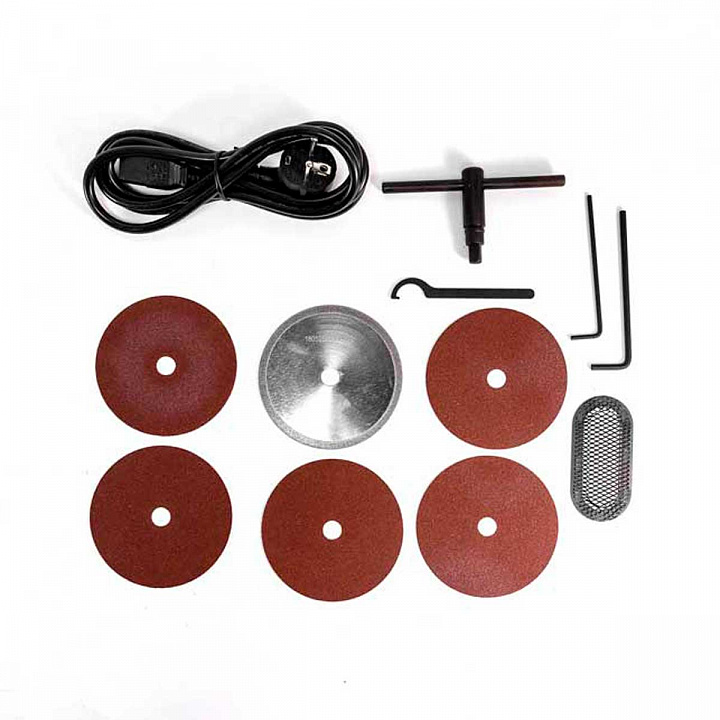

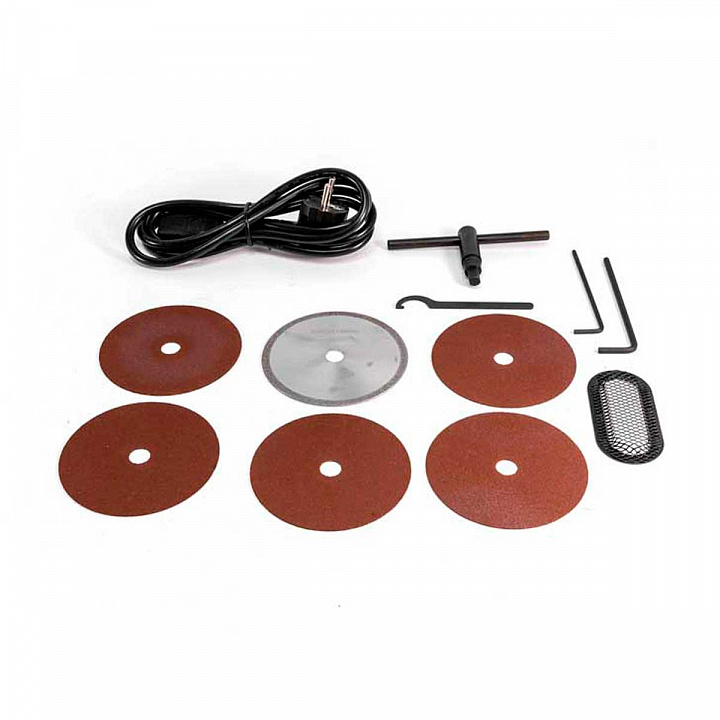

Комплектация
    • Круг отрезной алмазный SD#100 (Ø100 мм) - 1 шт
    • Круг отрезной эльборовый CBN#100 (Ø100 мм) - 1 шт
    • Круг отрезной E60WA (Ø100 мм) - 5 шт
    • Ключ для зажима заготовки в патроне - 1 шт
    • Ключ для фиксации отрезного круга - 1 шт
    • Ключи шестигранные 3 мм (1 шт) и 4 мм (1 шт)
    • Приспособление для подвода вытяжки - 1 шт
